Μηχανή σχηματισμού κυλίνδρων για την παραγωγή ράφων

Ρολ των ράφων των supermarkets σχηματισμός Μηχανή.

Η γραμμή σχηματισμού κυλίνδρων για τα ράφια των σούπερ μάρκετ έχει σχεδιαστεί για να παράγει τα προφίλ των πάνελ των ράφων σε παρτίδα αυτόματα.Είναι μεταβλητό πλάτος γραμμή σχηματισμού κυλίνδρου είναι σε θέση να παράγει ράφια από 300-600 mm με ευέλικτο μήκος και ελεγχόμενο από servo ευέλικτο υδραυλικό σύστημα τρύπησηςΗ ροή εργασίας της μηχανής κυλίνδρου πίνακα ράφι είναι από decoiler, ισοπέδωση, τρύπηση για τις πλευρικές τρύπες,κύρια μηχανή σχηματισμού κυλίνδρων, προς τα πάνω και προς τα κάτω κάμνοντας για την άκρη και στη συνέχεια στο τραπέζι λήψης.

Πάρτε το ακόλουθο προφίλ σχεδιασμού για παράδειγμα:

Πίνακας σε ράφια σούπερ μάρκετ Δείγμα:

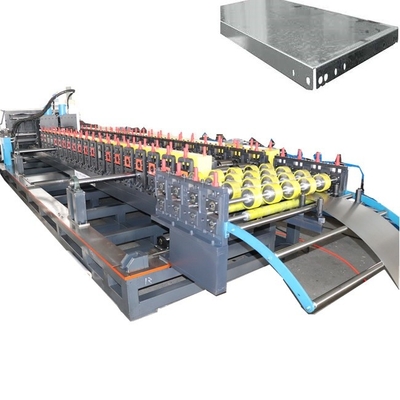

Μηχανή σχηματισμού κυλίνδρων σε ράφια σούπερ μάρκετ:

1, Βασικές τεχνικές παραμέτρουςτουΡολ των ράφων των supermarkets σχηματισμός μηχανή

1. Προδιαγραφές κυλίνδρων: πλάτος 285 mm~685 mm, πάχος 0,8 mm

2Ταχύτητα παραγωγής: 6-8 m/min

3Μέθοδος τρύπησης: τροφοδοσία από εφοδιασμό μετά την ισοπέδωση, υδραυλική αυτόματη τρύπηση και τρύπηση και των δύο πλευρών του κενού.

4. Υδραυλική κίνηση, επίπεδη διάφραξη τρύπησης

5- Κινητήρας ισοπέδωσης: 4KW

6- Σέρβο κινητήρας τροφοδοσίας 5,5 kW

7Δύναμη υδραυλικού σταθμού: 15KW με συσσωρευτή (μεγάλη αντλία ροής)

8Αριθμός ομάδων σχηματισμού: 30 κύκλοι σχηματισμού

9- Φόρμα εγκατάστασης: υιοθέτηση ολοκληρωμένης αλυσίδας κινητήρα τοιχώματος

10Φόρμα μεταγωγικού κυλίνδρου: υιοθέτηση μεταγωγικού κυλίνδρου διχασμένου τύπου και στις δύο πλευρές, με μία πλευρά αυτομάτως ρυθμιζόμενη και ρυθμιζόμενο κινητήρα 1,5 kW

11Υλικό κυλίνδρου: χάλυβα 45#, επιφάνεια επεξεργασμένη με σκληρή χρωματοποίηση

12Υλικό σπινδέλου: 45 # υψηλής ποιότητας σβησμένο και σκληροποιημένο χάλυβα

Ρολ των ράφων των supermarkets σχηματισμός μηχανήχαρακτηριστικά και πλεονεκτήματα:

14Μέθοδος κοπής και αναστροφής: Υδραυλική κίνηση, κοπή και αναστροφή ταυτόχρονα μετά το σχηματισμό

15Μέρη κοπής: Cr12

16Ηλεκτρικό σύστημα ελέγχου: Όλο το μηχάνημα υιοθετεί βιομηχανικό υπολογιστή PLC έλεγχο μετατροπής συχνότητας

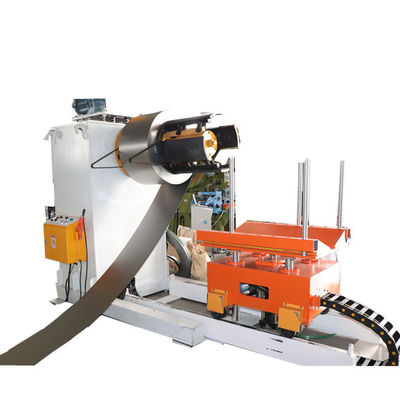

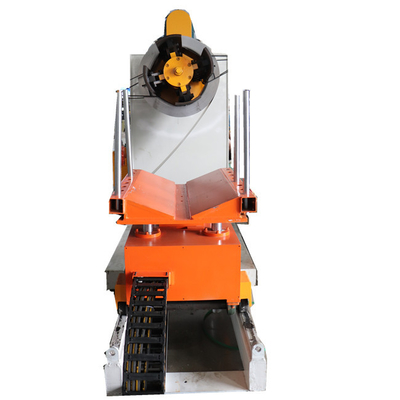

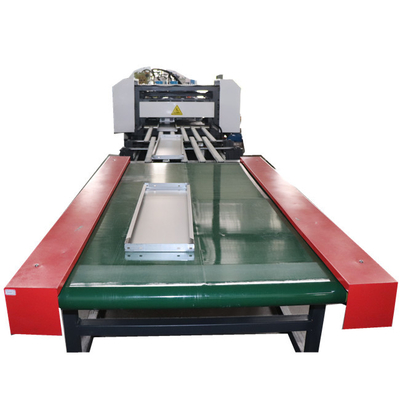

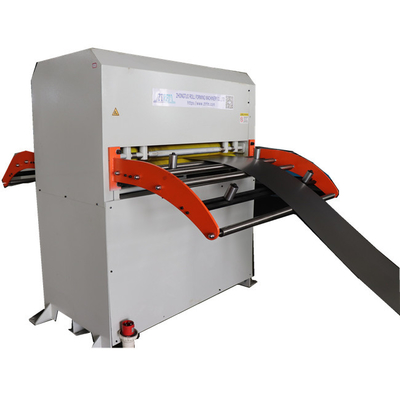

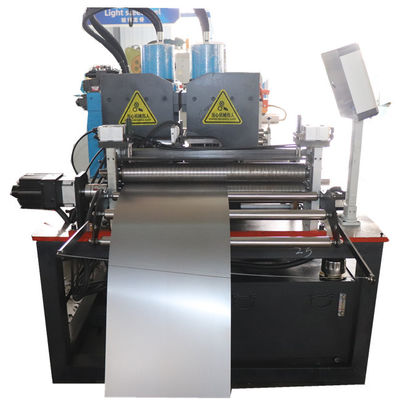

Το μονότονο μηχάνημα ράφους είναι μια μονάδα σχηματισμού ενός κυλίνδρου που μπορεί να παράγει διάφορες προδιαγραφές τελικών προϊόντων με κυλίνδρους.μηχανή ισοπέδωσης, μηχάνημα τροφοδοσίας με εφοδιασμό, υδραυλική τρυπήματα συνεχών τρυπών και στις δύο πλευρές του πρώτου σταθμού εργασίας (με κλίση 300),υδραυλική τρύπαση του κενού της ουράς του δεύτερου σταθμού εργασίας και τέσσερις μεγάλες τρύπες στο κεφάλι, μονότονος σχηματισμός ξενιστής, σχηματισμός κοπή και αναστροφή συσκευή, υδραυλικός σταθμός, υπολογιστή, ντουλάπι ελέγχου, τραπέζι εκφόρτωσης, και άλλα μέρη.

Η μονοτονική μηχανή υιοθετεί μια διαχωρισμένη μορφή δύο τροχιών κυλίνδρων, με τις δύο πλευρές να κινούνται ταυτόχρονα, επιτρέποντας γρήγορες και αμέτρητες αλλαγές πλάτους και μεγέθους.

Δραστηριακή ροή μηχανής πίνακα ράφους:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Πίνακας των ράφων των σούπερ μάρκετ

Ρολ των ράφων των supermarkets σχηματισμός μηχανήβίντεο εργασίας για αναφορά:
