Πολυδιάστατη μηχανή σχηματισμού κυλίνδρων με τρύπες και τροχιά για προσαρμοσμένα σχήματα και μεγέθη τρύπων

Μηχανή σχηματισμού κυλίνδρων με τρύπα και τροχιά

Υπάρχουν πολλά μεγέθη και πολλές κανονικές τρύπες για καλώδια δίσκους, έτσι ώστε να αλλάξει το μέγεθος και πώς να τρυπήσει τις τρύπες είναι το κύριο ζήτημα όταν ο κατασκευαστής σχεδιάζει το μηχάνημα

Σήμερα, όλο και περισσότεροι υιοθετούν un-σύρμα, ανεξάρτητη συσκευή προ-επίπεδο, servo τροφοδοσία σε συσκευή, πρέσερ με διαφορετικά πεθαίνει τρύπηση, ρολό πρώην, σταματήστε να κόψει ή πτήση κοπή συσκευή,χωρίς εξαντλημένο ράκελ ή πνευματικό στοίβασμα, συστήματα ελέγχου PLC ως πλήρεις γραμμές για τη βελτίωση της ταχύτητας παραγωγής σε μεγάλο βαθμό

Εδώ είναι ένα σχέδιο προφίλ και τελικό προϊόν:

Προφίλ σχεδιασμού πελάτη:

Τραγούδι &Stud και τραγούδι:

Με τις πλευρές να φτιάχνουν και να κόβουν κυλίνδρους:

Τι είναι το σχιστόδρομο;

Το ZTRFM Slotted Track είναι το σύστημα που προτιμάται από τη βιομηχανία για την επίτευξη εκτροπή κεφαλής τοίχου και αντοχή στη φωτιά για εσωτερικούς και εξωτερικούς τοίχους.Έχει ικανοποιήσει τις απαιτήσεις κίνησης και ποδηλασίας του ANSI/UL 2079 και είναι UL Classified για 1, 2, 3 και 4 ωρών αντοχής σε πυρκαγιά σε συστήματα αρθρώσεων με πυρκαγιά στην κεφαλή του τοίχου.

Τρόπος με σχισμέςΤρόποςχαρακτηριστικά και εφαρμογές:

• Σύστημα εκτροπής πυρός
• UL Κατατάσσεται σε περισσότερα από 80 εγκεκριμένα συστήματα πυρκαγιάς
• Η τυπική σχιστή τροχιά επιτρέπει έως και 1 1⁄2 ̊ κάθετη κίνηση
• Διαθέσιμα προσαρμοσμένα σχήματα και μεγέθη τρύπων
• Διαθέσιμα πλάτη και πάχους προσαρμοσμένα
• Προβλέπεται θετική στερέωση για την αντοχή του τοίχου
• Απορροφά την κίνηση της κεφαλής του τοίχου και της επέκτασης ή συμπίεσης του δαπέδου
• Ενσωματωμένο με παραδοσιακά συστήματα τοίχων
• Η εύκολη εγκατάσταση μειώνει το κόστος εργασίας

Υλικό / Προδιαγραφή προϊόντος

Προϊόντα μη δομικής κατασκευής:

• 18-30 ml: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Προϊόντα δομικού πλαισίου:

• 33-43 mil: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Προδιαγραφή της επικάλυψης

Προϊόντα μη δομικής κατασκευής:

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Προϊόντα δομικού πλαισίου:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Σημείωση: Επικοινωνήστε με την ZTRFM για τη διαθεσιμότητα βαρύτερου πάχους επικάλυψης.

Οφέλη

· Ελαφρύτερο βάρος σημαίνει χαμηλότερο κόστος: Επειδή χρησιμοποιούμε λιγότερο χάλυβα για την παραγωγή του, η σχισματόδρομος Steeler είναι μια οικονομικά αποδοτική λύση για τις ανάγκες των συστημάτων κεφαλής τοίχου.

· Ουσιαστικό πυρκαγιάς: Με κωδικούς που εγκρίνονται πυρκαγιάς έως και 2 ώρες, μπορείτε να εμπιστευτείτε Steeler σχιστή τροχιά για το σύστημα κεφαλής του τοίχου σας.

· Εξοικονόμηση χρημάτων μακροπρόθεσμα: Χρησιμοποιούμε μια πλήρη επικάλυψη από ψευδάργυρο για να ελαχιστοποιήσουμε σημαντικά τη δημιουργία σκουριάς, πράγμα που σημαίνει ότι οι τοίχοι σας θα διαρκέσουν περισσότερο.και αντέχει καλύτερα από τις ενέργειες της φύσης σε σύγκριση με το ξύλινο πλαίσιο.

· Κέρδισε Πιστοποιητικά LEED: Λόγω των επιπέδων ανακυκλωμένου περιεχομένου των κυλίνδρων που χρησιμοποιούμε, τα ατσάλινα πέλματα μας θεωρούνται ένα πράσινο προϊόν.

Μηχανή σχηματισμού κυλίνδρων με τρύπα και τροχιά

Περιγραφή/Τεχνικές παραμέτρους λεπτομέρειες της πλήρους γραμμής:

• 2 τόνους Υδραυλική αποσύνδεση με συσκευή προεπιπέδου

Μηχανοκίνητη περιστροφή τροχιάς κίνησης, αυτόματο έλεγχο στάσης/εκκίνησης, 2,2 kW

Δυνατότητα φορτίου = 2 τόνους

Διάμετρος σπείρας: 200 mm

Εσωτερική διάμετρος τροχιάς: Φ510±30mm

• Ανεξάρτητη διάταξη προεπιπέδου

Για υλικά βαρέος μεγέθους

Με κινητήρα

• Επαγγελματική συσκευή λίπανσης

Εξοπλισμένα μεταξύ του τροφοδοτητή κυλίνδρων και του πιεστή

• Αυτόματη τροφοδοσία στη συσκευή

Σερβοκινητήρας: YASKAWA, 1.8KW ή ως παραγγελία

• Πίεση

Δυναμικότητα: 80/110 τόνους ή σύμφωνα με τις λεπτομερείς απαιτήσεις

Κινέζικη μάρκα: YANGLI

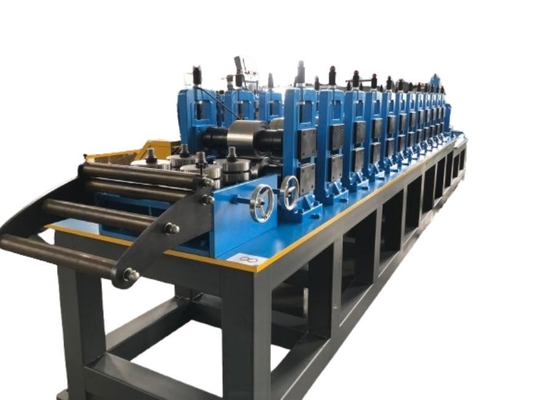

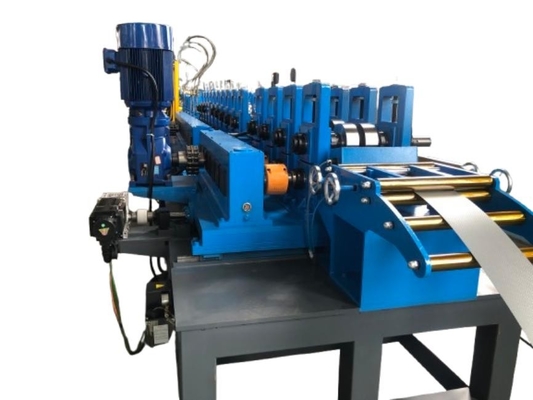

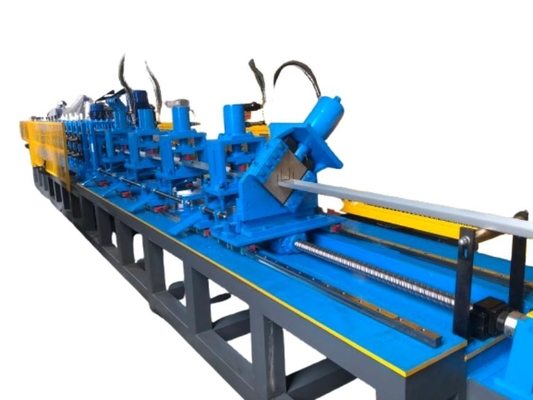

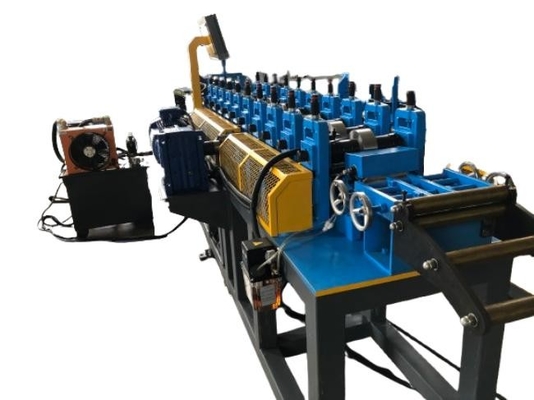

• Μηχανή σχηματισμού κυλίνδρων

18 στάδια για σχηματισμό

Ρολάρια κατασκευασμένα από Cr12, θερμική επεξεργασία

Διάμετρος = 75mm, με ακριβή μηχανήματα

Κεντρικός κινητήρας = 11KW, ρυθμιστής ταχύτητας συχνότητας

Μέγιστη ταχύτητα της γραμμής: Περίπου 12-15m/min

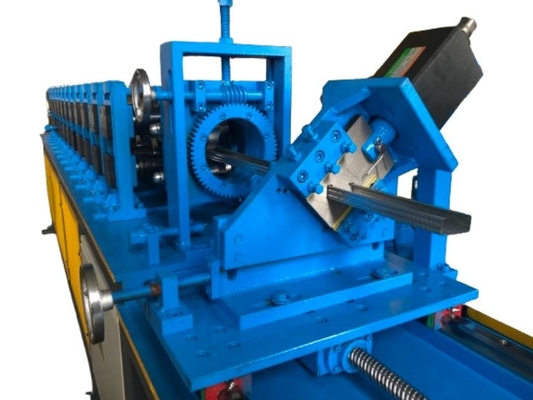

• Υδραυλική συσκευή κοπής

Πτήση κοπής

Μετά το κόψιμο, υπάρχουν απορρίμματα υλικού 8mm

• Σύστημα ελέγχου PLC

ΠΛΚ και οθόνη αφής μάρκας Siemens, Inverter μάρκας Schneider, κωδικοποιητής Omron
