Μηχανή σχηματισμού κυλίνδρων με υψηλή ταχύτητα

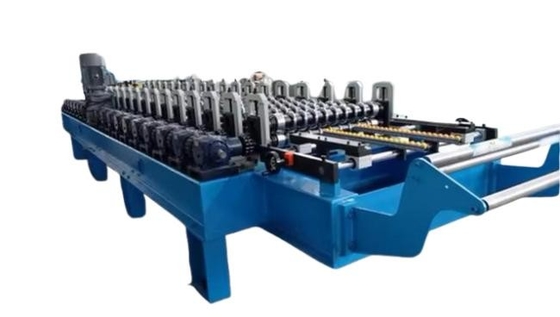

Μηχανή υψηλής ταχύτητας κυματοειδούς μεταλλικής οροφής

Η μηχανή υψηλής ταχύτητας κυματοειδούς μεταλλικής οροφής είναι ένας βιομηχανικός εξοπλισμός που έχει σχεδιαστεί για την αποτελεσματική και ταχεία κατασκευή κυματοειδών μεταλλικών οροφών.Τα φύλλα αυτά χρησιμοποιούνται συνήθως στην κατασκευή για σκοπούς στέγης λόγω της αντοχής τουςΗ μηχανή αυτοματοποιεί τη διαδικασία σχηματισμού, κοπής και διαμόρφωσης των φύλλων μετάλλου στο επιθυμητό προφίλ κυματοειδούς.

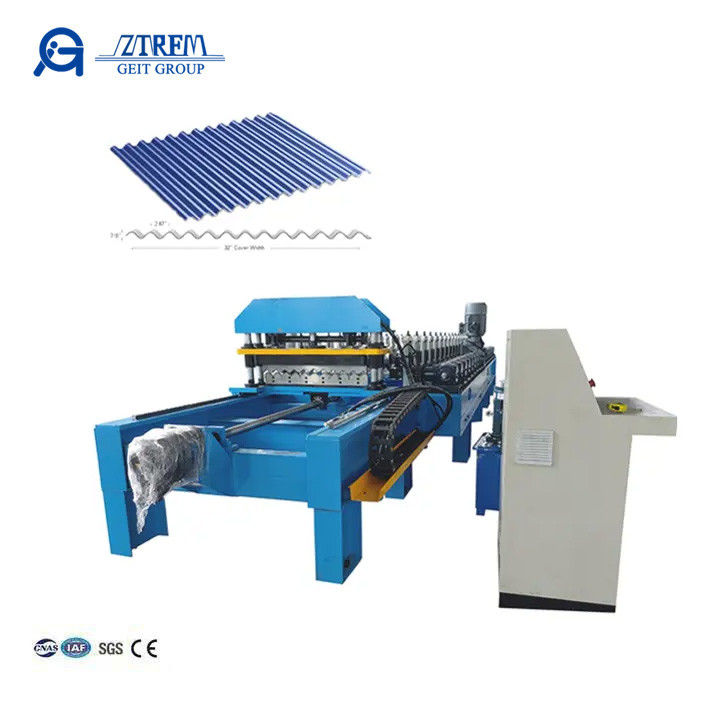

Εδώ είναι ένα σχέδιο προφίλ και τελικό προϊόν:

Η ροή επεξεργασίας:
Αποσύνδεση→υπόθεση τροφής→σχηματισμός ρολ→κόψιμο→αποδοχή του προϊόντος

Μηχανή υψηλής ταχύτητας κυματοειδούς μεταλλικής οροφής

Συσκευή τροφοδοσίας
Η μεταλλική τροχιά τροφοδοτείται στο μηχάνημα μέσω ενός συνόλου κυλίνδρων και οδηγών για να εξασφαλιστεί μια ομαλή και συνεχής διαδικασία.
1Χρησιμοποιεί ελαστικούς κυλίνδρους για την προστασία της επιφάνειας των πρώτων υλών.
2Εύκολη ρύθμιση για διαφορετικά πάχους πρώτων υλών με τη χρήση χειροτροχών.
3Το πλάτος της πλατφόρμας ρυθμίζεται εύκολα μέσω του χειροκίνητου τροχού, με ενσωματωμένους ρουλεμάνους για την προστασία των άκρων των χαλυβουργικών φύλλων.

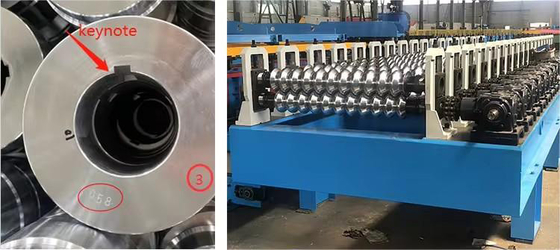

Συσκευή σχηματισμού κυλίνδρων
Μια σειρά ειδικά σχεδιασμένων κυλίνδρων και πετσετών διαμορφώνουν το μέταλλο καθώς περνά μέσα από αυτό το τμήμα.
1.45# Χάλυβας, χρωματοποιημένη επεξεργασία (δυνατότητα:0.05 mm), Αντι-Στρώση, Αύξηση της Δυσκαρδίας, παχιά χρωματισμένη καλή σκληρότητα για μακρόχρονη διάρκεια ζωής.
2Κάθε ρόλος έχει αριθμό και με τα κλειδιά, μπορεί να σταθεροποιηθεί στο άξονα σταθερά

Συσκευή μετάδοσης
Η μετάδοση του κιβωτίου ταχυτήτων είναι σταθερή και δεν έχει χαλαρώσει.

Υδραυλική συσκευή κοπής

Αφού το φύλλο έχει κυματοειδές, χρησιμοποιείται ένας μηχανισμός κοπής για να κόψει το φύλλο στο επιθυμητό μήκος.
1.Τύπος εργασίας: υδραυλικός κινητήρας σέρβο κοπής σιδηροτροχιάς 5,5 kW
2.Μέθοδος οδήγησης:Κατά τύπο πυλώνα Κύλινδρο
3Δύναμη υδραυλικού κινητήρα: 4 kW
4.Μεταλλικό κοπτήρα: GB-Cr12 με θερμική επεξεργασία
5.Ανοχή μήκους κοπής ±10m/2mm

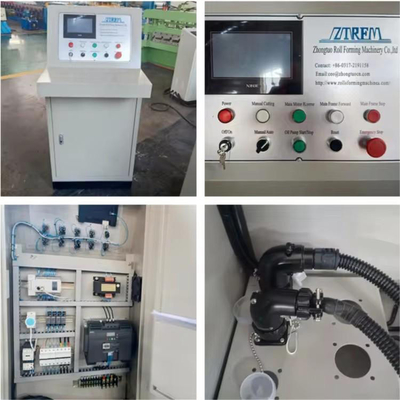

Σύστημα ελέγχου PLC
Τα σύγχρονα μηχανήματα είναι εξοπλισμένα με ένα σύστημα ελέγχου που επιτρέπει στους χειριστές να θέτουν παραμέτρους, να παρακολουθούν τη διαδικασία παραγωγής και να κάνουν προσαρμογές ανάλογα με την ανάγκη.Αυτό μπορεί να περιλαμβάνει χαρακτηριστικά όπως διεπαφές με οθόνη αφής και προγραμματιζόμενους λογικούς ελεγκτές (PLC).
Ετικέτα
Σημασία PLC: Delta
Εμπορικό σήμα μετατροπέα: Delta Low Ηλεκτρικό μέρος: Schneider
Κωδικοποιητής: Omron
Λειτουργία:
1- Υιοθετημένες πρίζες αεροπορίας, εύκολη εγκατάσταση.
2- Πλήρως αυτόματη λειτουργία.
3.Γλώσσα λειτουργίας:Αγγλικά (προσφέρουν προσαρμοσμένα)
4Εθνική συνθηκοασφάλιση, ανταλλακτικά μάρκας Siemens και Schneider

Υδραυλικός σταθμός
7.5kw κινητήρας με σύστημα ψύξης για μακρά χρήση.

Αυτοματοποιημένος συσσωρευτής
Μεταφορέας 3m

Αυτοματοποιημένος συσσωρευτής
6μ αυτόματη στοίβαση
