ΜΠΕΠΠαγκάθιαRΟύφινγκSΓεμάτοΜαχίνη
Τα μικρά κύματα μεταλλικά προφίλ είναι ανθεκτικά αλλά άχρηστα. Στην πραγματικότητα,εργαζόμαστε για να ερευνήσουμε το καλύτερο μηχάνημα για την παραγωγή κυματοειδών ή κυματοειδών μηχανών οροφής.Πολύ δημοφιλές για την κατασκευή της στέγης και του πλευρικούΤα κυματισμένα μεταλλικά πάνελ έχουν πρόσφατα αποκτήσει τεράστια δημοτικότητα ως σύγχρονη σύγχρονη οροφή και πλακέτα.
Η μηχανή μας καλύπτουν φύλλα αποτελείται από decoiler, τροφοδοσία και εξομάλυνση συσκευή, per-shear, σύστημα σχηματισμού ρολ, υδραυλική κοπή πόστ, τρέξει έξω πίνακα, υδραυλικό σταθμό και PLC ((σύστημα ελέγχου).Παραγωγή τυποποιημένων προϊόντων με αντοχή απόδοσης έως 450Mpa,Μεγάλη γραμμή παραγωγής, καλό σχήμα προφίλ στα τελικά προϊόντα, εξοικονόμηση χρόνου και εξοικονόμηση εργατικού δυναμικού, η οποία βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής και είναι κατάλληλη για την τρέχουσα παραγωγή.Αυτό το μηχάνημα είναι εύκολο στη λειτουργία και λειτουργεί σταθερή με καλή ακρίβεια.

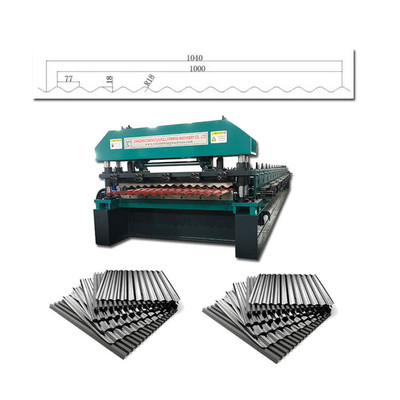

Εδώ είναι ένα σχέδιο προφίλ και τελικό προϊόν:
Τι είναι ένα φύλλο οροφής PBC Πίνακες:
Τα πάνελ PBC μπορούν να χρησιμοποιηθούν τόσο για εφαρμογές στην οροφή όσο και στον τοίχο.
ΜΠΕΠΠαγκάθιαRΟύφινγκSΓεμάτοΜαχίνη
Η ροή επεξεργασίας:
Αποσύνδεση→υπόθεση τροφής→σχηματισμός ρολ→κόψιμο→αποδοχή του προϊόντος
Τεχνική όλης της γραμμής:
|
5 τόνων χειροκίνητος αποσύρματος
|
1.Κατάσταση: 5 τόνους
2Διάμετρος τροχιάς: 450-550 mm ρυθμιζόμενο
3.Δύση τροχιάς:Max1350mm
4.Δεν τροφοδοτείται, χειροκίνητο έλεγχο ατσάλινου κυλίνδρου εσωτερική διάτρηση συρρίκνωση και σταματήσει
|
|
Εγχειρητικός προκόπτης
|
Το προκόπτη είναι κατάλληλο για συχνή αντικατάσταση του εξοπλισμού ατσάλινου περιτύλιγματος,κόπτοντας το ατσάλινο περιτύλιγμα εκ των προτέρων για εύκολη αντικατάσταση και μείωση της σπατάλης του ατσάλινου περιτύλιγματος. |
|

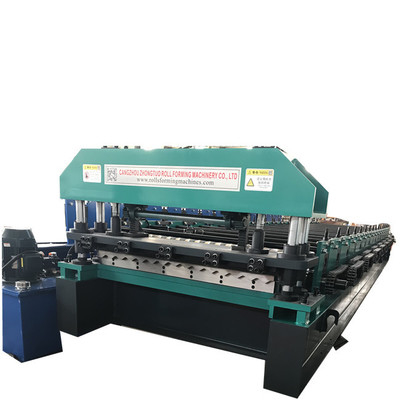

Κύρια μηχανή σχηματισμού
|
1Κεντρικό πλαίσιο: δομή δέσμης H 400 mm, με πλάκα μέσης στήριξης από συγκολλημένο χάλυβα πάχους 20 mm.
2.Στάση σχηματισμού: 24 σταθμοί
3Υλικό κυλίνδρου:Ατσάλι υψηλής ποιότητας 45#,χρωματοποιημένη επεξεργασία, η οποία καθιστά την επιφάνεια των κυλίνδρων πιο ομαλή, βελτιώνει την σκληρότητα και αποτρέπει την τριβή, αντι-βρόχωση αύξηση της ζωής
4Υλικό άξονα:Υψηλής ποιότητας 45#, Επεξεργασία θέρμανσης, αποτροπή παραμόρφωσης και βελτίωση της σκληρότητας
5Διάμετρος άξονα: 80mm, στερεό 6. Δύναμη κινητήρα:7.5kw 7.Αύξηση ταχύτητας: 0-20m/min
8.Η τάση: 380V, 50HZ,3P ((Η κατόπιν αιτήματος)
9Μεταφορά: Με διπλή αλυσίδα 1 ίντσες, η διάσημη κινεζική μάρκα HRB.
|
|
Υδραυλικά μηχανήματα κοπής
|
1.Υλικό λεπίδας:Gcr12 επεξεργασία σβήσματος 2.Αποδοχή μήκους:±1mm
3Υδραυλική ισχύς:5.5kw
4Με σύστημα ψύξης αέρα στο υδραυλικό σταθμό
5.Το χαρακτηριστικό κοπής:Σταθερή και ασφαλής κατάσταση εργασίας και χαμηλός ήχος.
6.Συνδέσεις σωλήνων και καλωδίων πετρελαίου: Όλοι οι σωλήνες και καλωδίοι θα σημειώνονται με αριθμούς ή γράμματα, ώστε να είναι εύκολο να συνδεθούν για το νέο.
|
|
Σύστημα ελέγχου
|
1Μετατροπέας συχνοτήτων: Δέλτα
2Εικονική οθόνη:
3.ΠΛΚ μάρκα: Delta
4.Γλώσσα:Κινέζικα και Αγγλικά ((Η ως αίτημα των πελατών)
5. Κωδικοποιητής: Omron
6Ειδικότητα:Το σύστημα ελέγχου υποστηρίζει την εισαγωγή πολλαπλών παραγγελιών, μπορεί να ανταποκρίνεται σε διαφορετικές ανάγκες παραγωγής
7Λειτουργίες:Καθορισμός μήκους κοπής,καθορισμός ποσότητας κοπής και ρυθμός ταχύτητας
|
| Τελείωσε το τραπέζι. |
1.Μέρος: 3 μέτρα
2.Ποσότητα: 2 σετ
|
| Ανταλλακτικά |
- Πλαίσιο εργαλείων: 1 σύνολο
- Τέσσερις ασφάλειες, δύο διακόπτες, δύο αλυσίδες.
|
Συσκευή τροφοδοσίας
Η μεταλλική τροχιά τροφοδοτείται στο μηχάνημα μέσω ενός συνόλου κυλίνδρων και οδηγών για να εξασφαλιστεί μια ομαλή και συνεχής διαδικασία.
1Χρησιμοποιεί ελαστικούς κυλίνδρους για την προστασία της επιφάνειας των πρώτων υλών.
2Εύκολη ρύθμιση για διαφορετικά πάχους πρώτων υλών με τη χρήση χειροτροχών.
3Το πλάτος της πλατφόρμας ρυθμίζεται εύκολα μέσω του χειροκίνητου τροχού, με ενσωματωμένους ρουλεμάνους για την προστασία των άκρων των χαλυβουργικών φύλλων.

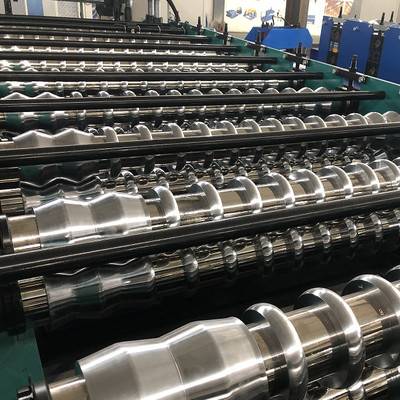

Συσκευή σχηματισμού κυλίνδρων
Μια σειρά ειδικά σχεδιασμένων κυλίνδρων και πετσετών διαμορφώνουν το μέταλλο καθώς περνά μέσα από αυτό το τμήμα.
1.45# Χάλυβας, χρωματοποιημένη επεξεργασία (δυνατότητα:0.05 mm), Αντι-Στρώση, Αύξηση της Δυσκαρδίας, παχιά χρωματισμένη καλή σκληρότητα για μακρόχρονη διάρκεια ζωής.
2Κάθε ρόλος έχει αριθμό και με τα κλειδιά, μπορεί να σταθεροποιηθεί στο άξονα σταθερά
Συσκευή μετάδοσης
Η μετάδοση του κιβωτίου ταχυτήτων είναι σταθερή και δεν έχει χαλαρώσει.
Υδραυλική συσκευή κοπής
Αφού το φύλλο έχει κυματοειδές, χρησιμοποιείται ένας μηχανισμός κοπής για να κόψει το φύλλο στο επιθυμητό μήκος.
1.Τύπος εργασίας: υδραυλικός κινητήρας σέρβο κοπής σιδηροτροχιάς 5,5 kW
2.Μέθοδος οδήγησης:Κατά τύπο πυλώνα Κύλινδρο
3Δύναμη υδραυλικού κινητήρα: 4 kW
4.Μεταλλικό κοπτήρα: GB-Cr12 με θερμική επεξεργασία
5.Ανοχή μήκους κοπής ±10m/2mm

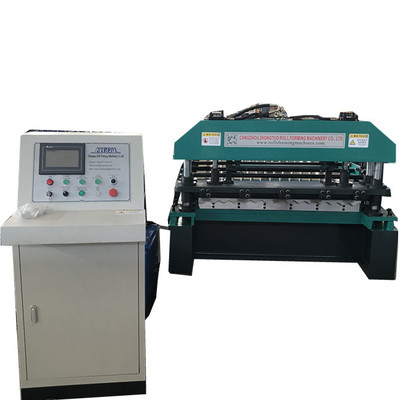

Σύστημα ελέγχου PLC
Τα σύγχρονα μηχανήματα είναι εξοπλισμένα με ένα σύστημα ελέγχου που επιτρέπει στους χειριστές να θέτουν παραμέτρους, να παρακολουθούν τη διαδικασία παραγωγής και να κάνουν προσαρμογές ανάλογα με την ανάγκη.Αυτό μπορεί να περιλαμβάνει χαρακτηριστικά όπως διεπαφές με οθόνη αφής και προγραμματιζόμενους λογικούς ελεγκτές (PLC).
Ετικέτα
Σημασία PLC: Delta
Εμπορικό σήμα μετατροπέα: Delta Low Ηλεκτρικό μέρος: Schneider
Κωδικοποιητής: Omron
Λειτουργία:
1- Υιοθετημένες πρίζες αεροπορίας, εύκολη εγκατάσταση.
2- Πλήρως αυτόματη λειτουργία.
3.Γλώσσα λειτουργίας:Αγγλικά (προσφέρουν προσαρμοσμένα)
4Εθνική συνθηκοασφάλιση, ανταλλακτικά μάρκας Siemens και Schneider
Υδραυλικός σταθμός
7.5kw κινητήρας με σύστημα ψύξης για μακρά χρήση.
Αυτοματοποιημένος συσσωρευτής
Μεταφορέας 3m
Αυτοματοποιημένος συσσωρευτής
6μ αυτόματη στοίβαση
