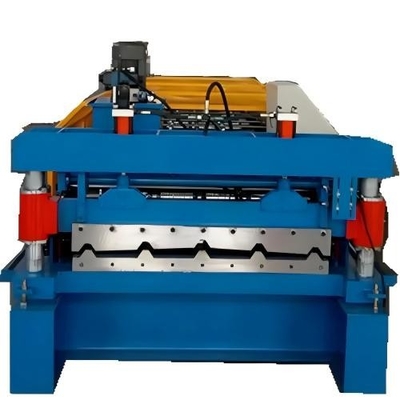

Μηχανή σχηματισμού χαρτοφυλακίου οροφής με μεταλλικό προφίλ

ΧάλυβαΒβόδιΠΡοφίλRΟύφινγκSΓεμάτοRούλιΜαχίνη

Τα φύλλα οροφής με προφίλ κουτιού είναι σήμερα το πιο δημοφιλές προϊόν μας, καθώς προσφέρουν μια σύγχρονη εναλλακτική λύση για το παλιότερο στιλ κυματοειδούς σε πολύ ανταγωνιστική τιμή.κάθε κουτί προφίλ φύλλα οροφής τιμή περίπου 6.5$/μέτρο.

Ποια φύλλα οροφής με προφίλ κιβωτίου;

Τα φύλλα οροφής αποτελούνται από έξι προφίλ και πέντε κοιλάδες όπου τρέχει το νερό.δύο επιπλέον πλευρά μπορεί να κυλήσει σχηματίζεται σε κάθε κοιλάδα του φύλλου.

Οι οροφές GBR κατασκευάζουν φύλλα οροφής με προφίλ κιβωτίου από κυλίνδρους επίπεδου επικάλυψης χάλυβα, τα οποία επεξεργάζονται μέσω μηχανής σχηματισμού κυλίνδρων.

Το προφίλ του κιβωτίου είναι μια σύγχρονη εναλλακτική λύση για τα κυματοειδή φύλλα μετάλλου, των οποίων το αποτελεσματικό πλάτος κάλυψης είναι 1000 mm.Έχει επίσης μια τριχοειδή αυλή κάτω από μια άκρη που εξαλείφει την ανάγκη χρήσης ταινιών σφράγισης και είναι απόδειξη.

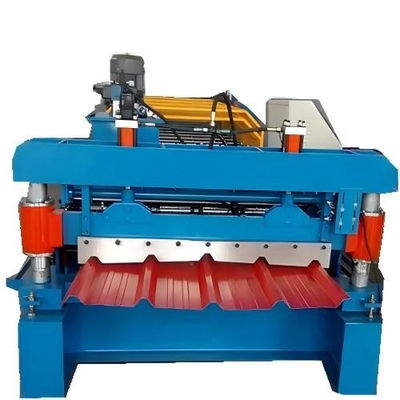

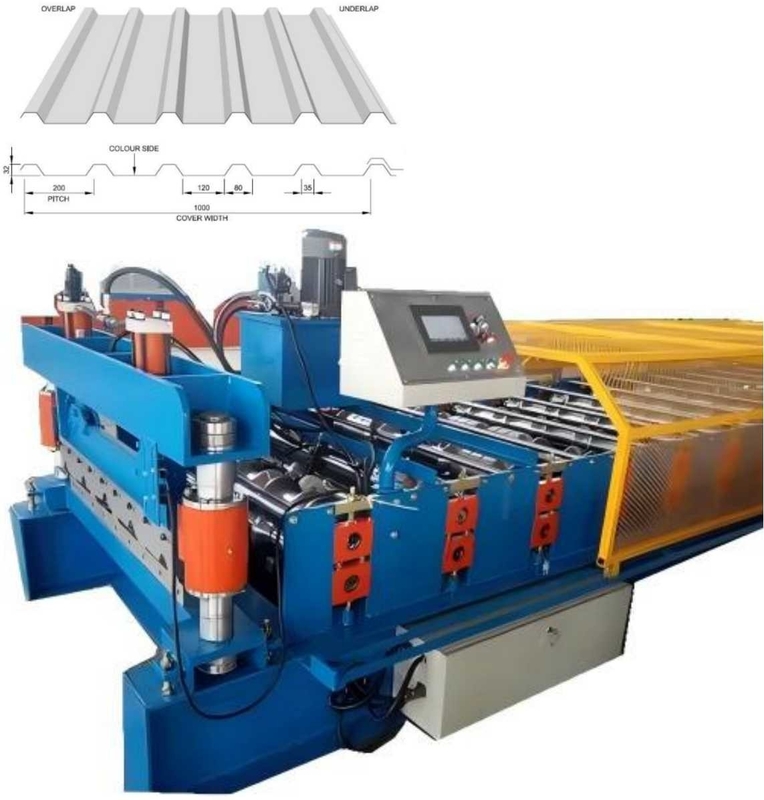

Εδώ.είναιΠροφίλ σχεδιασμού και τελικό προϊόνσ:

Διαρρύθμιση μηχανής κυλίνδρου φύλλων οροφής με προφίλ μεταλλικού κουτιού

Αποσύνδεση Ύδρευση και καθοδήγηση Σχηματισμός ρολ Ύψωση Συλλογή.

ΧάλυβαΒβόδιΠΡοφίλRΟύφινγκSΓεμάτοRούλιΜαχίνη

Αυτοματοποιημένος υδραυλικός ξετυλίκτης

Ο υδραυλικός αποσύρτης είναι για τη διατήρηση και την κίνηση του ατσάλινου τροχού.Το uncoiler τροφοδοτείται με ένα σύστημα ανατροφοδότησης που διασφαλίζει ότι το πρώην ρολό δεν απαιτείται να περιστρέψει το ρόλοΚαι ο ξετυλίχτης θα περιστρέφεται όπως απαιτείται για να μειώσει την πιθανότητα υπερτυλίγματος.

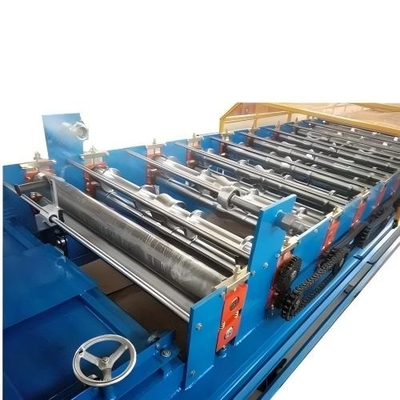

Μηχανή σχηματισμού κυλίνδρων

Υλικό κυλίνδρου: ΓΔΙ, ΓΔΠΙ, SS, HR, CR. 235-550MPA

Περιοχή πάχους: 0,2-0,8 mm

Ταχύτητα γραμμής: 15-20m/min

Κύρια ισχύς κινητήρα: 7.5 kW

Η τάση, η συχνότητα της μηχανής, φάση:440 V, 50 Hz, 3 φάση

Σταθμός ανατροπής: 20 σταθμοί

Υλικό κυλίνδρου:ASTM 1045 χρωματισμένη επιφάνεια με σκληρότητα 58-62 βαθμούς, CNC,

Διάμετρος άξονα: ¢76mm υλικό: ASTM1045 με σβήσιμο και θέρμανση

Μεταφορά: με αλυσίδα

Το πλαίσιο βάσης της μηχανής υιοθετεί χάλυβα συγκόλλησης με δέσμη H

Μηχανικά χρωματοποιημένος πυλώνας ως σταθμοί

Για να αποφευχθούν ατυχήματα, όλα τα μέρη της κίνησης υιοθετούν προστατευτική γωνία

Μονάδα διαχωρισμού

Τύπος κοπής: υδραυλική, σύνδεση με την υδραυλική μονάδα τρύπησης

Δύναμη κοπής με υδραυλικό κινητήρα 5,5KWAC

Υδραυλική εργασιακή πίεση: 12-16Mpa

Κόψιμο μετά το σχηματισμό: Κόψτε το φύλλο πριν από το σχηματισμό κυλίνδρου στο απαιτούμενο μήκος

Κίνηση κοπής: Το μέρος σχηματισμού κυλίνδρου είναι μη σταματητικό κατά τη κοπή

Υλικό λεπίδας:Cr12 με θερμική επεξεργασία

Μέτρηση μήκους: αυτόματη μέτρηση μήκους κωδικοποιητή, μάρκα: Omron

Ανεκτικότητα μήκους: +/- 1,5 mm ανά τελικό προϊόν

Ελεγχόμενο κουτί

Προγραμματισμένη ρύθμιση των διαστάσεων προφίλ: πρέπει να παρέχεται

Προγραμματιζόμενη μονάδα κοπής, διαφόρων μήκων σε έναν κύκλο προγραμματισμού χωρίς περιορισμούς ποσότητας (χωρίς διακοπή του εξοπλισμού λειτουργίας)

Αυτόματη διακοπή του εξοπλισμού μετά την ολοκλήρωση του προγράμματος κοπής

Γλώσσα λειτουργικού συστήματος: Αγγλικά και Κινέζικα.

Τετάρτη, Ιανουαρίου 2015

Η ανακρίβεια του μήκους μπορεί να διορθωθεί εύκολα.

Πίνακας ελέγχου: διακόπτης τύπου κουμπιού και οθόνη αφής

Μονάδα μήκους: χιλιοστόμετρο (συνδεδεμένο στον πίνακα ελέγχου)
