Μηχανή σχηματισμού κυλίνδρων για τοποθέτηση δαπέδων από σύνθετα μέταλλα
Η σύνθετη μεταλλική μηχανή σχηματισμού είναι σχεδιασμένη για την πλήρη αυτόματη παρασκευή των μεταλλικών φύλλων.Συνδυασμένο τραπεζοειδές και επαναπροσανατολισμένο σύνθετο προφίλ 80 mm με δυνατότητα μεγάλου εύρουςΤο συνδυασμένο προφίλ επιτρέπει εύκολη πρόσδεση σε υπηρεσία, με ικανότητα τραπεζοειδούς διάταξης.
Εδώ θα σας δείξω μερικά δημοφιλή σχέδια για αναφορά σας:

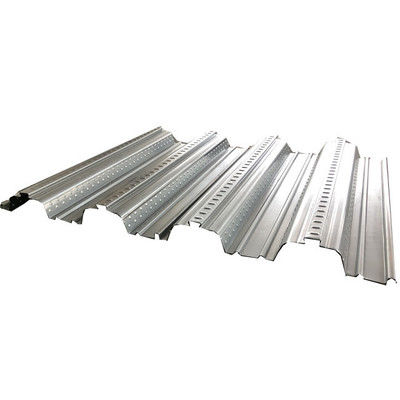

Διαφέρουν σε ύψος και τύπους ανάγλυψης, έτσι ώστε τα δεδομένα αυτά να μπορούν να προσαρμοστούν σύμφωνα με το πλάτος της τροχιάς εισόδου και τις απαιτήσεις του πελάτη.Εδώ είναι μερικές εικόνες κάλυψης με ένα μόνο προφίλ και επικαλύπτονται για αναφορά σας:
Μηχανή σχηματισμού κυλίνδρων για τοποθέτηση δαπέδων από σύνθετα μέταλλα
Σχεδιασμός πλαισίου: διατηρήστε την επιφάνεια της πλακέτας τυποποίησης ομαλή και μη εύκολο να σημειωθεί κατά την τυποποίηση.
Διάρκεια του κύριου τμήματος: περίπου 25000 х1650 х1500
Βάρος του κύριου μέρους: 15300kg
Πρόσθετη τάση: Προσαρμόστε
Εγκαταστάτης κυλίνδρων: μεσαία πλάκα πάχους 28 mm
Φάραμ: χάλυβα 400 H συγκολλημένο
Τρόπος οδήγησης: διπλή αλυσίδα με ρυθμιστή αλυσίδας για απώλεια και στενή έκταση.
Υλικό των κυλίνδρων:Gcr15, επιφανειακή σκληρή χρωματοποίηση.
Υλικό των άξονων: χάλυβα 45* και προσαρμογή της σκληρότητας.
Διάμετρος των άξονων: φ 90 mm οι κυλίνδροι ανάγλυψης είναι περίπου 120 mm.
Αριθμός κυλίνδρων: 36
Κύρια ισχύς: 15*2kw
Μηχανισμός κοπής
Χαρακτηριστικό:Ασφαλίζει τη σταθερότητα,την ακρίβεια και την ταχύτητα κοπής
Λειτουργία: Αυτόματη κοπή με έλεγχο από PLC
Υιοθετεί την υδραυλική κίνηση και την αυτόματη τοποθέτηση για να αποφασίσει τη διάσταση και να κόψει τα προϊόντα-στόχους.
Υλικό των λεπίδων:Cr12 σβησμένο
Ηλεκτρική τροφοδοσία: υδραυλική
Συστατικά: Περιέχει ένα σύνολο λεπίδων, μία υδραυλική δεξαμενή και μία μηχανή κοπής.
Μπορείτε να επιλέξετε να προσθέσετε το πριν από την κοπή ή όχι.
Αυτό το μεταλλικό προφίλ δεν είναι εύκολο να κατασκευαστεί, καθώς χρειάζεται πολλούς πλευρικούς κυλίνδρους για να σχηματίσει την ουρά του περιστεριού.
Για το φαινόμενο της επικάλυψης.
| Άρθρο |
Λεπτομέρειες παραμέτρων |
| Υλικό μεταποίησης |
ΓΓΠ και ΓΠΓΠ |
| Δάχος υλικού |
0.25-0.8mm |
| Κεφάλαιο 3 |
Ατσάλι 360 # H, Υιοθετήστε διάγωνη συγκόλληση γραμμής, μέτρηση με όργανο ισοπέδωσης για να βεβαιωθείτε ότι το τελικό πλαίσιο είναι υψηλής ακρίβειας |
| Πίνακας πλάτους μηχανής |
| Τύπος πλάκας |
Τύπος πυλώνα (επιλογή) |
| |
|
| Μονάδα: |
Μοντέλο: |
| Ζωγραφική: κανονική ζωγραφική |
Ζωγραφική: Χρωματισμός |
|
| Σταθμοί σχηματισμού |
20-38 σταθμοί (σύμφωνα με τα προφίλ) |
| Μηχανές κυλίνδρων |
Υψηλής ποιότητας σφυρηλατημένο χάλυβα αριθ. 45, χρωματοποιημένο με πάχος 0,05 mm
Τρόπος επεξεργασίας: κόψιμο - τρυπεία - CNC κοπής - σβήσιμο - CNC κοπής - χρωματισμός |
| Άξονας μηχανής |
φ80-90 mm χάλυβα υψηλής προστασίας αριθ. 45 μετά την επεξεργασία, |
| Μηχανικοί διασταυρωτές |
Τεχνικές συσκευές για την επεξεργασία ηλεκτρικών συλλεκτών |
| Λεκάνια μηχανών |
Κίνα Χαέρμπιν ή SKF διεθνές ρουλέν (επιλογή) |
| Σύστημα οδήγησης |
2 ίντσες αλυσίδα ή κιβώτιο ταχυτήτων (προαιρετική επιλογή) |
| Δύναμη μηχανής |
15kw-22kw ((σύμφωνα με τα προφίλ) |
| Ταχύτητα λειτουργίας της μηχανής |
8-12m/min ή 10-30m/min (επιλογή) |
| Τύπος ρύθμισης μηχανής |
Μετά την εγκατάσταση του μηχανήματος, θα το δοκιμάσουμε εμείς οι ίδιοι, συγκρίνετε με το σχέδιο προφίλ, η διαφορά ελέγχεται σε 0.5mm |
Κόψιμο
| Τύπος |
Τύπος συρόμενων ρουλεμάν |
| Υλικό λεπίδας |
Σβήσιμο και άλεση Cr12mov |
| Επεξεργασία πλαισίων |
Το σύνολο του κατώτατου πλαισίου είναι άλεσης για υψηλή ακρίβεια |
| Επεξεργασία λεπίδων |
Τρίψιμο ηλεκτροδίου, αλλά η άνω γωνία δεν μπορεί να είναι ευθεία. |
| Εργασία |
Υδραυλικός τύπος |
Στάκερ
| Τύπος |
Εγχειρίδιο |
Αυτοκίνητο(επιλογή) |
| Διάρκεια |
1.5m-2m |
6 μέτρα ή 12 μέτρα |
ΠΛΚ
| Κύριο στοιχείο |
Λεπτομέρειες παραμέτρων |
| ΠΛΚ |
Δέλτα (standard) ή σύμφωνα με το αίτημά σας |
| Μετατροπέας |
Κίνα μάρκα (standard) ή σύμφωνα με το αίτημά σας |
| Εικόνα αφής |
Mcgs (standard) ή σύμφωνα με το αίτημά σας |
| Κωδικοποιητής |
Κίνα μάρκα (standard) ή σύμφωνα με το αίτημά σας |
| Η τάση/HZ/Φάση |
380v/50-60hz/3 φάση |
Υδραυλική αντλία
| Κύριο στοιχείο |
Λεπτομέρειες παραμέτρων |
| Μηχανή |
3kw Κίνα μάρκα ή σύμφωνα με το αίτημά σας |
| Αντλία |
Κίνα μάρκα ή σύμφωνα με το αίτημά σας |
| Σωληνωτή βαλβίδα |
Κίνα μάρκα ή σύμφωνα με το αίτημά σας |
| Σύστημα ψύξης |
Φανατικός ψύκτης |
Πίνακας οροφής από γαλβανισμένο χάλυβα
Μέρη μηχανών
| - Όχι, όχι, όχι. |
Ονομασία |
Αριθμός |
| 1. |
Αποστροφή |
1 σύνολο |
| 2. |
Μηχανή σχηματισμού κυλίνδρων |
1 σύνολο |
| 3. |
Υδραυλική συσκευή κοπής |
1 σύνολο |
| 4. |
Πίνακας ελέγχου PLC |
1 σύνολο |
| 5. |
Υδραυλική αντλία |
1 σύνολο |
| 6. |
Πίνακας εξόδου |
1 σύνολο |
