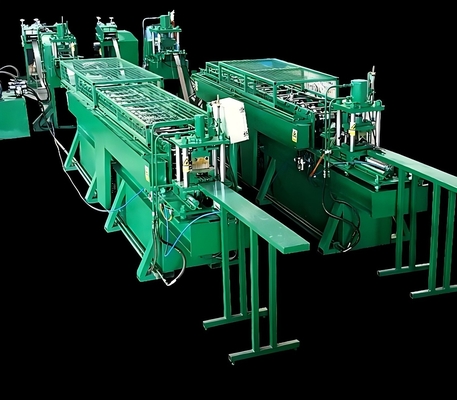

Μηχανή σχηματισμού κυλίνδρων υψηλής ταχύτητας με τροφοδοτικό και υδραυλική τρύπα

Μηχανή σχηματισμού κυλίνδρων σε ράφι

Σχεδιασμός μηχανής σχηματισμού κυλίνδρων από χαλύβδινα ράφια για την παραγωγή ράφων αποθήκευσης, ράφων αποθήκευσης, όρθιων σταθμών & ράφων αποθήκευσης σούπερ μάρκετ

Προσαρμοσμένο Rack Frame

Προσαρμοσμένο σχεδιασμό πλαισίου ράφους

Σχεδίαση πριόνου του ράφου τμήματος

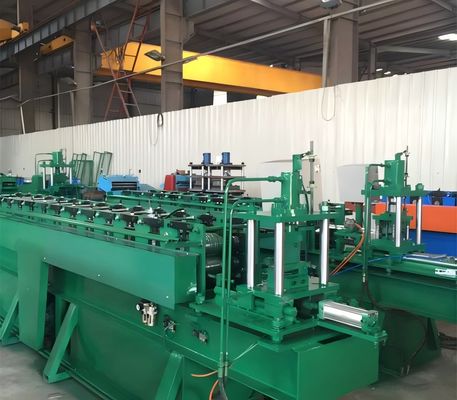

Διαδικασία παραγωγής σε ράφι

Στερεωτήρα ξετυλίγματος 2 σε 1 →Σερβοτροφοδότης→Σεξοδευτική συσκευή →Υδραυλική τρύπα →μηχανή σχηματισμού κυλίνδρων →Σεξοδευτική συσκευή (συμπεριλαμβανομένου μαχαιριού)→Σεξοδευτικό σταθμό τελικού προϊόντος

Μηχανή σχηματισμού κυλίνδρων σε ράφι

Κατάλογος μηχανών

Δύο σε ένα αποστροφή Στερεωτής

1, Τύπος Εγχειρίδιο επέκτασης

2, Παράμετρος

1) Παθητική εκκένωση

2) Βάρος της τροχιάς:<2T

3) Εσωτερικό D.: φ450mm-φ530mm

4) Μέγιστο πλάτος.200mm

5) Δύψος.00,4-1,6 χιλιοστά

6) Ρολάρι ευθείας: 7 τεμάχια

7) Δύναμη.1.5kw

Εφοδιασμός με σέρβο
3.1 Μέγιστο πλάτος τροφοδοσίας:200 mm
3.2 Μονάδα τροφοδοσίας: 0,4-1,6 mm

3.3 κινητήρα, 0,85KW ((Yaskawa)

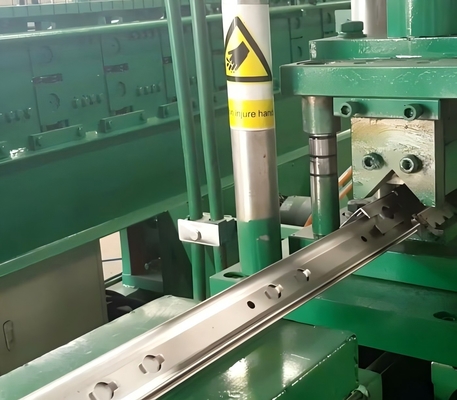

Υδραυλικό σύστημα τρύπησης τρυπών

3.1 Λειτουργία:Υδραυλική διάτρηση με τρύπα
3.2 Δομή: ρύθμιση του μήκους, αυτόματη μέτρηση μήκους, αυτόματη τοποθέτηση φθάνει στην καθορισμένη απόσταση, δράση στάσης, υδραυλικός κύλινδρος με κινητήρα τρυπήματος, αυτοματοποιημένη διακοπή σφραγίσματος.
3.3 Εργασιακή πίεση υδραυλικού συστήματος:16MPa
3.4 Υδραυλικός σταθμός:15KW ((Υδραυλική τρύπα τρύπωσης/απαλλαγής χρησιμοποιεί τον ίδιο σταθμό)

Συσκευή καθοδήγησης

Κύρια Μηχανήματα σχηματισμού (για πλάτους πάνελ 36 mm)

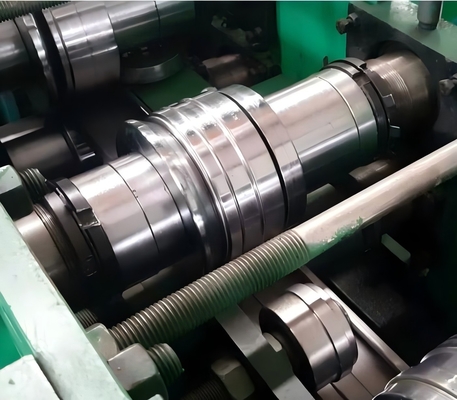

5.1 Σχηματισμός κυλίνδρου: 14 σταθμοί, και προσθήκη Rub-roll, για να βεβαιωθείτε ότι το προφίλ της επιφάνειας δεν γρατζουνιές.

5.2 Πλακέτο πλάτης: T.18mm, ατσάλι Α3.

5.3 Ταχύτητα τροχιάς: 2-8 m/min.

5.4 Υλικό κυλίνδρου:#45, συνολική αποψίλωση, σκληρότητα HRC56-62 °C.
5.5 ισχύς κινητήρα: 4 kW.
5.6 Κεντρικός ρόλος: ¢ 65mm, 45 #.
5.7 Βάση εξοπλισμού: τύπου 45 # H με συγκολλημένη πλάκα χάλυβα.
5.8 Μετάδοση: αλυσιδωτή κίνηση.
5.9 Ασφάλεια: με πλήρη επικάλυψη με κουμπιά διακοπής έκτακτης ανάγκης, εύκολο χειρισμό σε περιπτώσεις έκτακτης ανάγκης, ώστε να εξασφαλίζεται η ασφάλεια του εξοπλισμού και του χειριστή.Και άλλα εργαλεία στην αλυσίδα και το προσωπικό θα μπορούσε εύκολα να οδηγήσει σε τραυματισμό το τμήμα μετάδοσης καλύπτεται με προστατευτική κάλυψη, για να διασφαλιστεί η ασφάλεια των εργαζομένων.

Στερεό ράφι συλλογής
Ηλεκτρικό σύστημα ελέγχου
Ολόκληρη η γραμμή έχει εισαγόμενο PLC, οθόνη αφής LCD, διεπαφή ανθρώπου-μηχανής.Ο χειριστής ρυθμίζει το πρόγραμμα σε αυτόματη εκτέλεση (προγραμματιζόμενο έλεγχο) και παρακολούθηση της διαδικασίας ελέγχου, ο χειριστής της γραμμής παραγωγής να ελέγχει και να τροποποιεί τις παραμέτρους ελέγχου, και σε πραγματικό χρόνο την παρακολούθηση της κατάστασης του εξοπλισμού και των παραμέτρων και της ένδειξης σφάλματος.ρυθμιζόμενο μήκος μπορεί να ρυθμιστεί επίσηςΠαρακολούθηση σε πραγματικό χρόνο της λειτουργικής κατάστασης του εξοπλισμού και της ένδειξης σφαλμάτων.
Με χειροκίνητη και αυτόματη λειτουργία εναλλαγής: Στην χειροκίνητη λειτουργία, μπορεί να είναι αυτόνομη λειτουργία, εύκολη συντήρηση.να εκτελέσει την πλήρη παραγωγή, για να ξεκινήσετε, σε όλο το διοικητικό συμβούλιο με κουμπιά έκτακτης ανάγκης, εύκολο να χειριστούν τις περιπτώσεις έκτακτης ανάγκης, για να εξασφαλιστεί ότι ο εξοπλισμός και το προσωπικό που λειτουργεί την ασφάλεια.

Κύρια εξαρτήματα μηχανών της μάρκας:
Σύστημα ελέγχου PLC: Siemens
Μετατροπέας: Ταϊβάν Σίλιν
Κωδικοποιητής: Omron
Εικονική οθόνη:
Ορισμένα εξαρτήματα είναι συσκευές μάρκας Schneider.

Προϊόν των ράφωνΙγια το πλεονέκτημα του εξοπλισμού

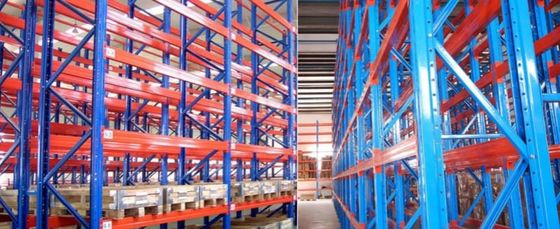

1, γραμμή παραγωγής ράφων για την παραγωγή ελαφρών ράφων αποθήκευσης, μεσαίων ράφων αποθήκευσης, βαρέων ράφων αποθήκευσης.

2, σύστημα ελέγχου PLC, αυτόματα και εύκολο χειρισμό.

3, Καλής ποιότητας κυλίνδρος με διαδικασία σβήσισης, σκληρότητα που φτάνει τους 60-65 °C.

4Συστήματα εντοπισμού με λεπίδα CR12.
