Πιο ευρέως χρησιμοποιούμενη μηχανή σχηματισμού κυλίνδρων από χαλύβδινα φύλλα για την βιομηχανία ράφων και ράφων

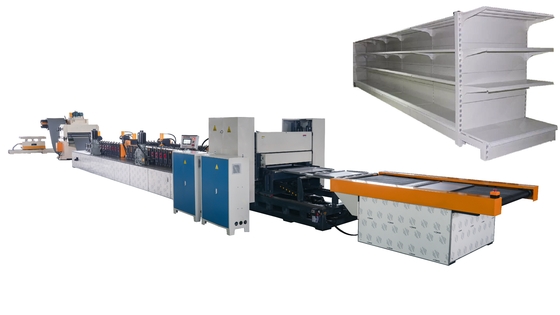

Μηχανή σχηματισμού κυλίνδρων παλέτας με ράφι με τρύπες
Η γραμμή παραγωγής παλέτας με στεφάνες εξυπηρετεί διάφορες βιομηχανίες που απαιτούν λύσεις αποθήκευσης υψηλής απόδοσης, συμπεριλαμβανομένης της διαχείρισης αποθηκών, κέντρων διανομής,εγκαταστάσεις παραγωγής, και τις πράξεις εφοδιασμού.
Η εταιρεία ανταποκρίνεται στη ζήτηση για αξιόπιστες και ευέλικτες παλέτες για τη βελτιστοποίηση της χρήσης του χώρου αποθήκευσης και τον εξορθολογισμό των διαδικασιών χειρισμού υλικών.
Λεπτομέρειες για το προϊόν



Διαδικασία παραγωγής

5T χειροκίνητος αποσύρματος → 1000mm εξομάλυνσης μηχανή → 1000mm servo CNC τροφοδοσίας μηχανή (Huichuan servo 1.3kw) + 2 εγκοπές + 2 αριστερά και δεξιά κυκλική τρύπα υδραυλικά μπροστά τρυπών μηχανή (2 βάσεις καλούπια,4 σετ καλούπιας) → 36 σετ ρυθμιζόμενης πλάτους κυλίνδρους (κυρίως με κινητήρα 15KW ρυθμιστής ταχύτητας με μεταβλητή συχνότητα), CNC ρύθμιση πλάτους, Huichuan servo 0,85KW) → υδραυλική κοπή και φλάντζερ (1 σετ καλούπι, 7.5KW κινητήρας αντλίας πετρελαίου) → μεταγωγική ζώνη εκφόρτωσης (κινητήρας 0,2kw).

Μηχανή σχηματισμού κυλίνδρων παλέτας με ράφι με τρύπες

Χαρακτηριστικά
1- Εύκολη, εύκολη και γρήγορη λειτουργία.
2Υψηλή διαφάνεια των τελικών προϊόντων, χωρίς γρατζουνιές ή ρωγμές.

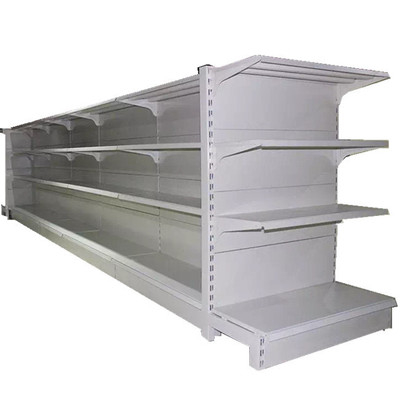

3Χρησιμοποιείται ευρέως στη βιομηχανία των ράφων και των ράφων.

DL-M50-20-500Παραμέτρους παραγωγής που ρυθμίζονται σε πλάτος:

Περισσότερες πληροφορίες

1.Παράθυρο υλικών:με χωρητικότητα 5 τόνων και εσωτερική διάμετρο φ 450~550 mm, με μέγιστη εξωτερική διάμετρο φ 1300 mm, παθητική εκκένωση.

2.Μηχανή ισοπέδωσης:πλάτος τροφοδοσίας 500-1000 mm, με τη χρήση μηχανής ισοπέδωσης 1000 mm με 3 άνω κυλίνδρους και 4 κατώτερους κυλίνδρους και 2 σύνολα κυλίνδρων τσιμπήματος. διάμετρος κυλίνδρου ισοπέδωσης φ 50, διάμετρος κυλίνδρου τσιμπήματος φ 58.

3.Υπηρεσία τροφοδότης:πλάτος τροφοδότησης 500 mm, κινητήρας servo 1,3kw, ταχύτητα τροφοδότησης 15-25mm/min, επεξεργασία υψηλής συχνότητας κυλίνδρου για σκληρή χρωματοποίηση

4.Προσωρινή βάση καλούπιας τρύπησης:1 15T υδραυλική βάση καλούπιας, με προ-διατριβή των εγκοπών και στις δύο πλευρές, 2 σετ καλούπιας (1 σετ σε κάθε πλευρά).
5Μηχανισμός καθοδήγησης τροφοδοσίας:διασφαλίζει ότι το υλικό δεν αποκλίνει κατά την είσοδο στον ρόλο για κυλίνδρωση.
6.Συσκευαστικό μέρος κυλίνδρου:Το υλικό του κυλίνδρου είναι Cr12MoV, θερμικά επεξεργασμένο υπό κενό και η σκληρότητα είναι HRC55-58.

Η μέση διάμετρος του άξονα φ 50. Το υλικό είναι χάλυβα 45 #, το οποίο παράγεται με ακατέργαστη μηχανική επεξεργασία, θέρμανση και θέρμανση, λεπτή στροφή και λεπτή άλεση.
Δύο σετ από κωνικά ρουλεμάν 30209 είναι εξοπλισμένα από την πλευρά της μετάδοσης και ένα σετ κυλινδρικού ρουλεμάν NJ209 είναι εξοπλισμένο από την πλευρά της λειτουργίας.

7.Μεταφορά:Κεντρικός κινητήρας 15KW (μείκτης ταχυτήτων) ρυθμιστής ταχύτητας μεταβλητής συχνότητας.
8.Υδραυλικά σύστημα κοπής και φλάντζερ:Το σύστημα διαθέτει λειτουργία προστασίας κατά την εκφόρτωση και υδραυλική δομή κυλίνδρου 25 τόνων.

9.Μεταφορά τραπέζι 2 μέτρα
10.Σύστημα ελέγχου PLC:Υιοθετώντας το σύστημα Huichuan servo CNC και το προγραμματιζόμενο PLC Mitsubishi από την Ιαπωνία.Ρυθμίστε τις παραμέτρους χρησιμοποιώντας την οθόνη αφής Xinjie.
Όλη η γραμμή παραγωγής υιοθετεί κεντρικό αυτόματο έλεγχο, με σύνδεση μεταξύ της μηχανής σχηματισμού και της πλέξης και κάμψης.
Λειτουργία συναγερμού: Υπάρχουν λειτουργίες συναγερμού, όπως διακοπή της έλλειψης υλικού, μέτρηση, εξόδου που φτάνει στο κλείσιμο, διακοπή έκτακτης ανάγκης, συμπίεση καλούπιας, θέση ορίου, κλπ.
11.Πνευματικά στοιχεία:Τα κύρια πνευματικά εξαρτήματα υιοθετούν το διάσημο σήμα της Ταϊβάν AIRTAC
