Μηχανή σχηματισμού κυλίνδρων 4 σε 1 για τις ΗΠΑ

Μηχανή σχηματισμού κυλίνδρων 4 σε 1 για τις ΗΠΑ

Το Strut Channel είναι ένα τυπικό χάλυβα που σχηματίζεται με κρύο κύκλο που χρησιμοποιείται στην ηλεκτρική βιομηχανία ή στις κατασκευές για δομική υποστήριξη.τυλίγμα σχηματισμένο σε ανοιχτό τμήμα καναλιού με χείλη για να παρέχει πρόσθετη δυσκαμψίαΤα βασικά μεγέθη καναλιών είναι: 41*41. 21*21, και επίσης μερικά εξατομικευμένα σχήματα.

Το μηχάνημα σχηματισμού κυλίνδρων καναλιών με στροφή είναι ένα ισχυρό και ευέλικτο εξαρτήμα εξοπλισμού ικανό να καλύπτει τις ανάγκες παραγωγής καναλιών με στροφή σε ηλιακά φωτοβολταϊκά συστήματα τοποθέτησης.Έχει χαρακτηριστικά όπως υψηλή ακρίβεια, μακρά διάρκεια ζωής, ευκολία λειτουργίας και παρέχει διάφορα προαιρετικά χαρακτηριστικά και επιλογές προσαρμογής.

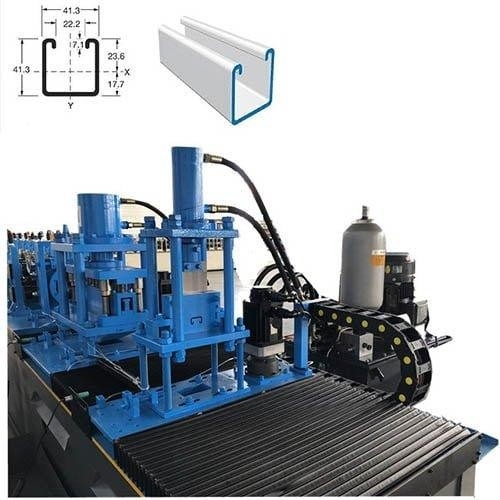

Σχεδίαση προφίλ

Δείξτε δείγμα

Δρομή εργασίας

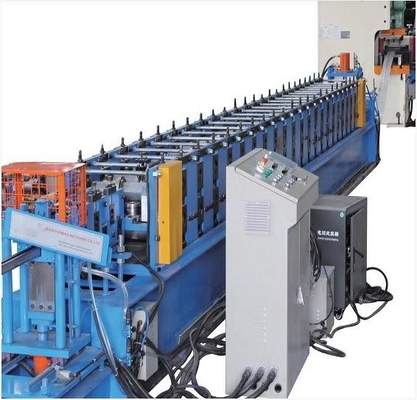

Μηχανή σχηματισμού κυλίνδρων 4 σε 1 για τις ΗΠΑ

Πλεονεκτήματα του εξοπλισμού

1Η γραμμή παραγωγής χρησιμοποιεί μηχανή τρύπησης υψηλής ταχύτητας και μούχλα υλικού Skd11, ώστε να εξασφαλιστεί ότι 12 μέτρα σανίδας μπορούν να τρυπηθούν σε ένα λεπτό.

2Η γραμμή παραγωγής μπορεί να παράγει τέσσερα διαφορετικά προφίλ ύψους, ώστε να επιτευχθεί παραγωγή πολλαπλών προδιαγραφών και λιγότερος χώρος στο πάτωμα.

3Για να μειωθεί η παραμόρφωση της τομής, η συσκευή μετά την κοπή αυτού του εξοπλισμού υιοθετεί τη μέθοδο της κοπής από κάτω προς τα πάνω.

Υλικό της μηχανής σχηματισμού κυλίνδρων 4 σε 1 για τις ΗΠΑ ((Luxury Type)

1Δάψος υλικού: 2,0-2,5 mm

2Εφαρμόσιμο υλικό: ΓΓ/ΓΓ/PosMAC

3Δυνατότητα απόδοσης υλικού: 235-390Mpa

4.Δύση τροφοδοσίας: Περίπου 98-179mm

Εισαγωγή στη μηχανική αποσύνθεση

1.5T-600 Υδραυλικός αποσύρτης

Υδραυλικός έλεγχος των εσωτερικών οπών της συστολής και της διακοπής του χαλυβουργού ρολ

Μέγιστο πλάτος τροφοδοσίας: 600 mm

Εσωτερική διάμετρος της τροχιάς: 508 ± 30 mm, εξωτερική διάμετρος: 1500 mm

Μέγιστη χωρητικότητα: 5 τόνοι, κινητήρας: 3KW, ρύθμιση ταχύτητας μετατροπής συχνότητας

Μηχανή αντλίας πετρελαίου: 3KW

Αυξήστε την αυτόματη ισχύ τροφοδοσίας και τη συσκευή αυτόματης διακοπής

Συσκευή βραχίονα πίεσης υγρού

2- Συσκευή ισοπέδωσης.

Επάνω τρία, κάτω τέσσερα, και επτά ρολάρια εξομάλυνση συσκευή.

Με το σιδηρόδρομο καθοδήγησης τροφοδοσίας, το κύριο πλαίσιο συγκολλείται με χάλυβα H450.

Ο άξονας είναι κατασκευασμένος από 45# χάλυβα, το οποίο είναι καυτό και καυτό, και σκληρό χρώμιο.

Διάμετρος = φ90 mm, επεξεργασία ακριβείας.

Ηλεκτρική ισχύς: 3 kW.

3.Συσκευή τροφοδοσίας με εφοδιασμό

4Μηχανή τρύπησης κυλίνδρων Yangli.63T

Η μηχανή υψηλής ταχύτητας 63 τόνων είναι εξοπλισμένη με ένα σύνολο μοντέλων τρύπησης πριν από το σχηματισμό κυλίνδρων.

Η τρύπα έχει καλύμματα ασφαλείας σε όλες τις πλευρές και πόρτες σε μια πλευρά.

Ελέγχεται από το σύστημα PLC.

Ο κινητήρας τροφοδοσίας είναι πιο ακριβής από τον κινητήρα servo, η ισχύς του κινητήρα servo είναι 3KW.

5.Σκηνοθεσία

6.Υδραυλική συσκευή προκόψεως

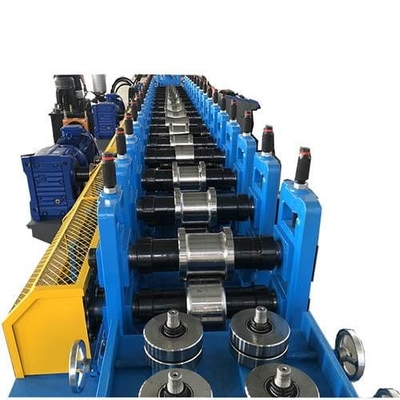

7Σιδηροτροφείο σχηματισμού κυλίνδρων

Με το σιδηρόδρομο καθοδήγησης τροφοδοσίας, το κύριο πλαίσιο συγκολλείται με χάλυβα H400.

πάχος πλευρικού τοιχώματος: Q235 T18mm·

Σιδερένιο σχοινί

Οι τροχοί χρησιμοποιούν μεταποίηση ακριβείας από χαλύβδινο ελαστικό GCR15 (= χάλυβα EN31), η επιφάνεια είναι σκληρόχρωμο, πάχους 0,04 mm, και η επιφάνεια μεταχείρισης καθρέφτη (μεγαλύτερη διάρκεια ζωής, ισχυρότερη σκουριά).

Ο άξονας είναι κατασκευασμένος από χάλυβα 45°, θερμικά επεξεργασμένο, σκληρό χρωματοποιημένο.

Διάμετρος = 80 mm, επεξεργασία ακριβείας.

Η κίνηση του κιβωτίου και της αλυσίδας είναι περίπου 22 βήματα για να σχηματιστεί.

Κεντρικός κινητήρας (μάρκα Poli Lai) = 15kW, ρύθμιση ταχύτητας συχνότητας.

8.Σύστημα ψύξης

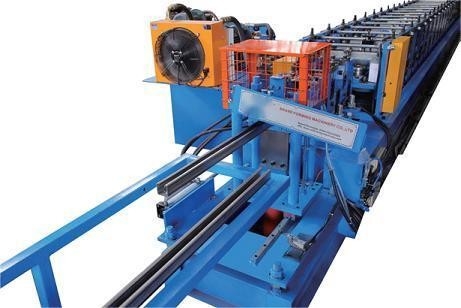

9Υδραυλική συσκευή κοπής στύλων

Σημείο κοπής, στάση κοπής, σχεδιασμός κοπής δύο τεμαχίων χωρίς τροφοδοσία

Υδραυλικός κινητήρας: 5,5 kW

Υλικό εργαλείου κοπής: CR12Mov (= SKD11, έχει τουλάχιστον ένα εκατομμύριο χρόνια ζωής κοπής), θερμική επεξεργασία έως HRC58-62 βαθμούς

Η δύναμη κοπής παρέχεται από τον ανεξάρτητο υδραυλικό σταθμό του οικοδεσπότη

10.Υδραυλικός σταθμός

11Σύστημα ελέγχου PLC

Αυτοματοποιημένος έλεγχος της ποσότητας και του μήκους κοπής

Εισάγετε στοιχεία παραγωγής (παρτίδα παραγωγής, αριθμός τεμαχίων παραγωγής, διάρκεια παραγωγής κλπ.) στην οθόνη αφής,

Συμπλήρωση της παραγωγής αυτόματα.

Συνδυασμός: PLC, μετατροπέας, οθόνη αφής, κωδικοποιητής κλπ.

12- Έξοδος.

Χωρίς κίνητρο, δύο μονάδες, τροχούς πάνω του, εύκολο να μετακινηθεί.
