Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm

Αναθεωρήσεις πελατών
Μηχανή και αγαθό καλής ποιότητας μετά από τις υπηρεσίες πωλήσεων. Για τη μηχανή purline του CZ, είναι πλήρως αυτόματο και η μηχανή έχει λειτουργήσει για περισσότερο από 1 yeat, δεν υπάρχει κανένα πρόβλημα.

—— Zaber

Μηχανή αποτύπωσης σε ανάγλυφο μετάλλων

—— Manjula από Ινδό

ο καλός βερνικωμένος ρόλος κεραμιδιών που διαμορφώνει τη μηχανή όχι μόνο στην ποιότητα πρέπει να συνεργαστεί πάνω από 3 έτη

—— mujahid πασάς

Συμπαθώ την υπηρεσία, πολύ γρήγορη απάντηση, επαγγελματική εργασία. Aret Τουρκία

—— Armin Muratovic

Είμαι Online Chat Now

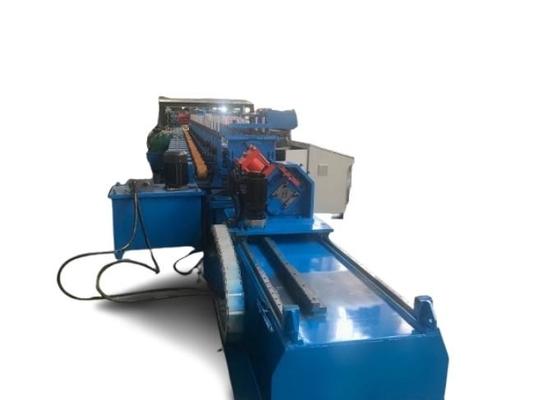

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm
Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm

Μεγάλες Εικόνας :  Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: ZTRFM
Πιστοποίηση: CE,SGS
Αριθμό μοντέλου: 002
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Understand discuss
Συσκευασία λεπτομέρειες: Γυμνό με αντισκωριακό πηνίο
Χρόνος παράδοσης: 45 εργάσιμες μέρες
Όροι πληρωμής: Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς: 30 σετ ανά μήνα

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm

περιγραφή
Λειτουργία: κύλισμα διαμορφώνοντας τη μηχανή Τετάρτη: 380V/50Hz/3Φάση
Μήκος γραμμών παραγωγής: 30 μέτρα Σφυροκόπηση: έχει
Συνολική ισχύς: 13KW Σύστημα ψύξης: Από το νερό
Διάμετρος κυλίνδρου: 70-90mm Κύρια ισχύς κινητήρα: 7.5KW
Διαμόρφωση των σταθμών: 12 Κατανάλωση: 8-15m/min
Διάμετρος άξονων κυλίνδρων: 70 χιλιοστά Δάχος: 1.5-2.0MM
Υδραυλική δύναμη σταθμών: 22 KW recoiler: 5 τόνους 10 τόνους ή άλλα
Διάμετρο: 100600mm
Επισημαίνω:

1Μηχανή σχηματισμού κυλίνδρων καλωδιακών δίσκων.5 mm

,

Μηχανή σχηματισμού κυλίνδρων Unistrut

,

1Μηχανή σχηματισμού κυλίνδρων.5-2.5 mm

Μηχανή σχηματισμού κυλίνδρων Unistrut

Το μεγαλύτερο μέρος του υλικού του δίσκου καλωδίων είναι προμαγνητισμένος χάλυβας, θερμά κυλούμενα και ψυχρά κυλούμενα χάλυβα, ανοξείδωτο χάλυβα.,41*41, 41*62,41*82.

Είμαστε ο επαγγελματίας κατασκευαστής της κατασκευής C κανάλι, unistrut, ηλιακό πάνελ στέκεται. σεισμικός σταθεροποιητής στέκεται ρολό σχηματισμού μηχανή.Η φλέβα του καναλιού C μπορεί να ρυθμιστεί με χειροκίνητη ή αυτόματη λειτουργία με βάση τις απαιτήσεις του πελάτη.. Η λειτουργία κοπής μπορεί να είναι μετά την κοπή πριόνου ή υδραυλική κοπή σύμφωνα με την απαίτησή σας.Κάποιοι πελάτες χρησιμοποιούν το τσακιστικό μπουκάλι., και κάποιος πελάτης κάνει το κανάλι C χωρίς τρύπηση, αφού σχηματίσει το τελικό προϊόν κανάλι C, στη συνέχεια να χρησιμοποιήσει μια άλλη τρυπαντική μηχανή για να τρυπήσει σε τρύπες που μπορούν να βελτιώσουν την παραγωγική ικανότητα.Είναι πολύ εύκολο να λειτουργήσει και να λειτουργήσει το μηχάνημα.

Εδώ είναι ένα σχέδιο προφίλ και τελικό προϊόν:

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 0

Προφίλ

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 1

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 2

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 3

Διαμόρφωση

Αυτόματη τροφοδοτική μηχανή ((3T) → ισοπέδωση → τρύπηση → μηχανή σχηματισμού ρολ → επανασχηματισμός → πριονιστική κοπή → έξοδος

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 4

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 5

Μηχανή σχηματισμού κυλίνδρων Unistrut

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 6

Κύρια δεδομένα
1.Διάστημα πλάτους τροφοδοσίας του υλικού:/
2.Διάστημα πάχους της ταινίας χάλυβα:10,5-2,5 mm
3.Τέξυση του στριφοειδούς χάλυβα: θερμά ελατημένο χάλυβα άνθρακα/ψυχρά ελατημένο χάλυβα άνθρακα
4Ταχύτητα εργασίας: 15-20m/min.
5.Το ελάχιστο μήκος του εργασιακού τεμαχίου: 2000 mm
6.Αποδοχή ευθείας: 1·1,5 mm /1500 mm
7.Αποδοχή γωνίας του εργαστηρίου ≤±1,5/1000mm
8.Καθορισμένο μήκος του εργαστηρίου: 10m±1,5mm
9.Βήμα κυλίνδρου: 28 βήματα

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 7

Τεχνολογική προδιαγραφή των κύριων μερών

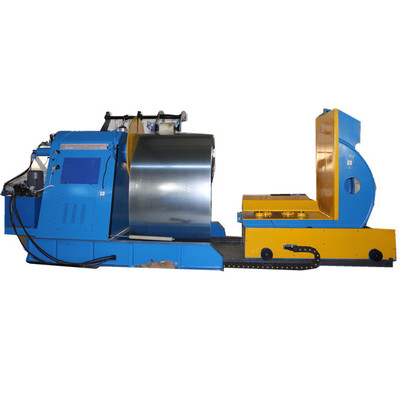

1. 3T Αυτοματοποιημένη υδραυλική τροφοδοσία
Α.Εσωτερική διάμετρος της ατσάλινης τροχιάς:φ508mm·
Β.Διαφορά της εσωτερικής διάμετρου του Harmomegathus: ф480-520 mm.
C. Μέγιστη διάμετρος σπείρας χάλυβα:φ1000mm· χωρητικότητα φορτίου:≤3T
Δ. Τρόπος επέκτασης: 3T υδραυλική αυτόματη

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 8

Μηχανή ισοπέδωσης
Α.Εργασιακό ρόλο: 7 ρόλοι
Β. Χαρακτηριστικά της δομής:Η ακαμψία και η τραχύτητα της επιφάνειας των κυλίνδρων ισοπέδωσης βελτιώνονται μετά τη σκληρύνση και την ανόργανση και το χρωματοποιημένο φινίρισμα.Περιλαμβάνει το ρολό και το ρολό ισοπέδωσης., τσίμπημα ρολό μπορεί να ρυθμιστεί ξεχωριστά, ο ισόρροπος ρολό υιοθετούν τεράστια δομή, να δημιουργήσει δύο σημεία ρύθμισης στο μπροστινό και πίσω για να σχηματίσουν μια ορισμένη ολιστική γωνία,μπορεί εύκολα να βελτιώσει την ποιότητα της ισοπέδωσης. Υπάρχει ένα ζευγάρι καθοδήγηση επίπεδα ρολά και δύο ζευγάρια καθοδήγηση κατακόρυφα ρολά στην πλευρά τροφοδοσίας της μηχανής ισοπέδωσης, καθοδήγηση κατακόρυφο ρολά μπορεί να είναι κεντρική κίνηση.
Λειτουργία: Η τρύπα μπορεί να ανταποκρίνεται σε όλα τα τρύπες μεγέθους του σχεδίου.
Υλικό τρύπησης:Υλικό τρύπησης είναι SKH51 ή DC53, μέσω σφυρηλατήματος και ακριβούς άλεσης HRC58-62.
Βασικά δεδομένα:
Ταχύτητα χτυπήματος: 80s/χρόνος χτύπησης.
Δάχος του υλικού: 2,5 mm
Δυνατότητα: 80T

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 9

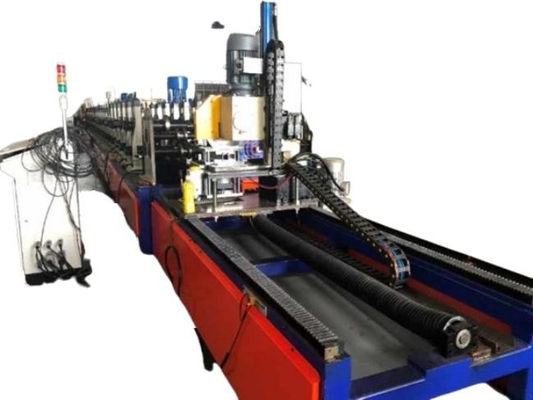

Μηχανή σχηματισμού ρολ
Κύρια δεδομένα
1Δύναμη κινητήρα: 22 kWx2
2.Κατασκευή κυλίνδρων QTY: 28 ομάδες ((συμπεριλαμβανομένης της φρέσκωσης 1 εργαλείου)
3.Την ταχύτητα εργασίας 15-20m/min
4Υλικό κυλίνδρου: CR12MoV HRC58-62
5.Τύπος κίνησης: δομή στήλης με κίνηση κιβωτίου ταχυτήτων
6Διάμετρος του κύριου άξονα: ¢ 90 mm
7Υλικό άξονα: 40Cr με θερμική επεξεργασία.
8Μέγεθος της κύριας μηχανής σχηματισμού ρολ: 18500*1600*1500mm
9.Αλλαγή προφίλ: με χειροκίνητο

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 10

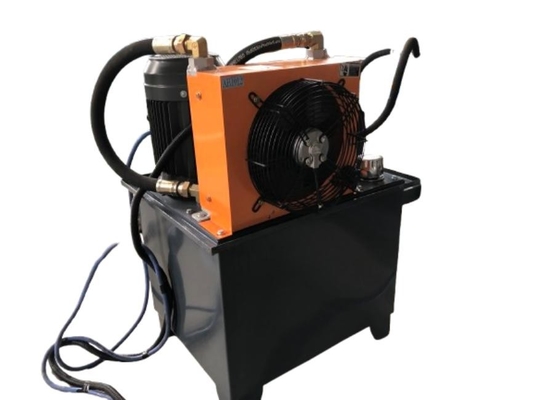

Υδραυλικό σύστημα ελέγχου
Κουνλούν Κουντάι 7 ιντσών οθόνη αφής, Siemens PLC, μετατροπέας συχνοτήτων Yaskawa, συσκευή χαμηλής τάσης Schneider.
α. Όλη η γραμμή χρησιμοποιεί έλεγχο PLC, οθόνη αφής υγρού κρυστάλλου, διεπαφή ανθρώπου-υπολογιστή για να συνειδητοποιήσει την αλληλεπίδραση μεταξύ PLC και ανθρώπου.Ο χειριστής μέσω της διαδικασίας ρύθμισης στην αυτόματη λειτουργία και την παρακολούθηση της διαδικασίας ελέγχου για να συνειδητοποιήσει ότι ο χειριστής ελέγχει ολόκληρη τη γραμμή και να αλλάξει την παράμετρο ελέγχουΤο μήκος του εργαστηρίου ρυθμίζεται ψηφιακά, το μήκος του εργαστηρίου μπορεί να ρυθμιστεί.
β. Η λειτουργική λειτουργία περιλαμβάνει χειροκίνητο / αυτόματο. Το μηχάνημα έχει λειτουργία χειροκίνητου και αυτόματου διακόπτη. Το μηχάνημα λειτουργεί αυτόνομα εντός της χειροκίνητης κατάστασης, είναι εύκολο στη συντήρηση.Μέσα στην αυτόματη κατάσταση για να προχωρήσει ολόκληρη η γραμμή τρέχειΤο σύνολο έχει ένα κουμπί στροφής για να χειριστεί το επεισόδιο έκτακτης ανάγκης, το οποίο μπορεί να εγγυηθεί την ασφάλεια του μηχανήματος και του χειριστή.

Μηχανή σχηματισμού κυλίνδρων Unistrut για υλικό καλωδιακού δίσκου με εύρος πάχους 1,5-2,5 mm 11
