Λεπτομέρειες:
|
Τετάρτη: | 380V/50Hz/3Φάση | Σταθμοί κυλίνδρων: | 10-12 |
---|---|---|---|
Υλικό των κυλίνδρων: | GCr12mov | Τρόπος: | Μηχανή σχηματισμού κυλίνδρων σταυρού T |
Κουρεύοντας τύπος: | υδραυλική μετα κουρά | Σύστημα ελέγχου: | ΠΛΚ |
Λειτουργία: | Μηχανή οβάλ σωλήνα | Μέγεθος: | Προσαρμόστε |
Κεντρική ισχύς: | 7,5 KW για κάθε μέρος | Πάχος πρώτης ύλης: | 1.5-3 mm |
Uncoiler: | 2 τόνους | Αριθμός τροχαίου σταθμού: | 14 Σταθμοί |
Μέγεθος μηχανής: | 5800*620*1200mm | ΠΛΚ: | Έλεγχος |
Επισημαίνω: | Μηχανή σχηματισμού κυλίνδρων με μαγικό κανάλι,Μηχανή σχηματισμού κυλίνδρων,Μηχανή σχηματισμού κυλίνδρων Magic u channel |
Μαγική έκδοση Light Frame Villa Rolling Machine-χρησιμοποιώντας C Channel και U Channel
Μαγική έκδοση φωτεινό πλαίσιο βίλα κυλίνδρων μηχανή-χρησιμοποιώντας C κανάλι και U κανάλι ως το συνδυασμό έχει σχεδιαστεί για να κάνει το 6 στρώματα κτίριο από ένα μηχάνημα.Το πάχος του υλικού θα μπορούσε να είναι από 0,8 έως 2.0 mm.Η ρύθμιση του πλάτους θα μπορούσε να είναι από 89 έως 300 mm και όλη η λειτουργία θα μπορούσε να ολοκληρωθεί στον υπολογιστή.Το σύστημα ελέγχου PLC είναι ανοικτού κώδικα, μπορεί να δεχθεί όλα τα προγράμματα λογισμικού σχεδιασμού.Στο επόμενο μέρος"Θα πάρω το σχέδιο για παράδειγμα για να δείξω περισσότερες λεπτομέρειες της μηχανής και να εξηγήσω πώς λειτουργεί.
Εδώ είναι μερικές φωτογραφίες προφίλ:
Μαγική έκδοση Light Frame Villa Rolling Machine-χρησιμοποιώντας C Channel και U Channel

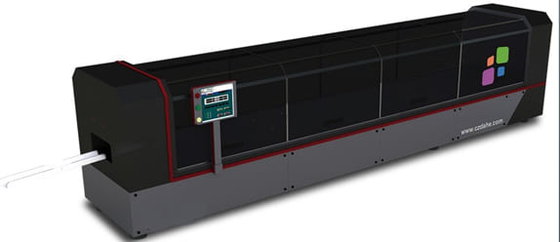

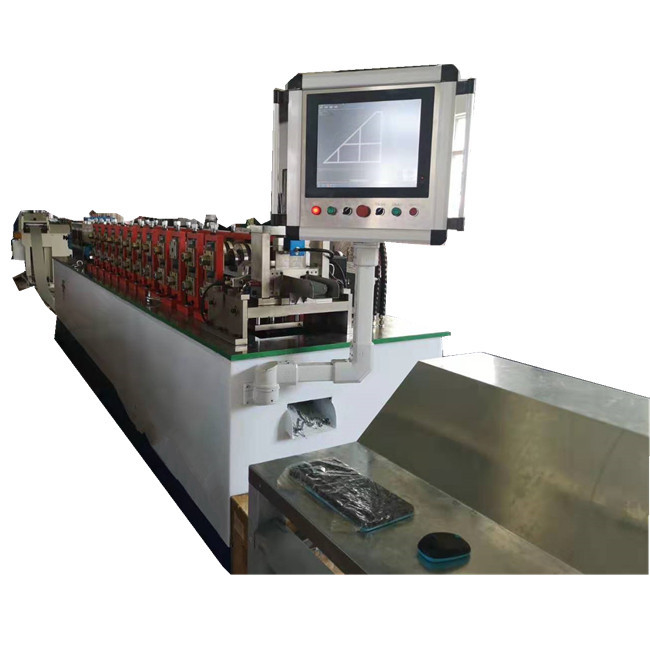

Εδώ είναι η εικόνα του μηχανήματος κυλίνδρων του Magic για αναφορά σας:
ΠΛΚ | Έλεγχος PLC | |
Εναλλακτικό κουτί διανομής | 1 (εγκατασταθείσα στη μέση του ράφου) | |
Εξωτερικός ελεγκτής | 1 (μπορεί να διευκολύνει την πρόοδο και την υποχώρηση στη διαδικασία παραγωγής και στη διαδικασία αποδιορθώσεως) | |
Βασική προέλευση των εξαρτημάτων | ΠΛΚ (Panasonic, Ιαπωνία), ρελέ (Schneider, Γαλλία), διακόπτης εγγύτητας (Ortonix, Κορέα) | |
Εκτυπωτής | Ενιαίο τρυπάνι μελάνης (μοναδικό ακροφύσιο, σταθερό πλάι μέσης υψηλής ψεκασμού) | |
σύστημα ισχύος | Σερβοκινητήρας 22KW+ καμπυλωτός μειωτής στροφών | |
Υδραυλικά Mian | Δύναμη υδραυλικού σταθμού 11KW + ψύξη αέρα | |
χωρητικότητα δεξαμενής καυσίμου 200 λίτρα | ||
Μικρός υδραυλικός σταθμός | Δύναμη υδραυλικού σταθμού 3,75kw + απορροφητήρα θερμότητας· όγκος δεξαμενής καυσίμου 30 λίτρα (υπογραμμίζεται το καλούπι φλάντζης) | |
Προέλευση των κύριων μερών | Έρευνα και ανάπτυξη πετρελαίου ηλεκτροσόκ | |
Βάρος υποστήριξης: 5 τόνοι | ||
Επέκταση | Σιδηρόδρομος χειρός | |
Το κέντρο των τεσσάρων κρίκων στηρίζεται εξωτερικά | ||
Οδηγείται | Μηχανή κίνησης, αυτόματη εκκένωση | |
Υποστήριξη μήκος 12 μέτρα, έχει δύο μέρη, ένα είναι για 6 μέτρα και ένα άλλο είναι για 3 μέτρα | ||
Μεταχόδης | Το σώμα του πλαισίου είναι συγκολλημένο με ατσάλι γωνίας και ατσάλι γωνίας και η επιφάνεια φορτώνεται με κυλίνδρους. | |
Ρολάρι | Υλικό: Gcr12 | |
Τεχνολογία επεξεργασίας: μετά την επεξεργασία CNC, θερμική επεξεργασία σε HRC58-60, και στη συνέχεια τελικό αυτοκίνητο | ||
Αξία | Υλικό: 40Cr | |
Τεχνολογία επεξεργασίας: μετά την επεξεργασία CNC, την επεξεργασία ψύξης και θέρμανσης HRC28-32 και στη συνέχεια την λεπτή επικάλυψη | ||
Βάρος | Το βάρος ολόκληρης της μηχανής είναι περίπου 9 τόνοι. |
Εδώ είναι μερικές φωτογραφίες που δείχνουν τα τελικά προϊόντα της έκδοσης Magic ελαφρύ πλαίσιο βίλα κυλίνδρων:
Αυτός ο τύπος σχεδιασμού της έκδοσης Magic ελαφρύ πλαίσιο βίλα κυλίνδρων μηχανή σε κάποιο βαθμό, μπορεί να εξοικονομήσει χαμένο κόστος στην επένδυση.Παρακαλούμε ελέγξτε τα άλλα σχέδια μας στις ιστοσελίδες μαςΑν έχετε κάποιο πρόβλημα, επικοινωνήστε μαζί μας οποιαδήποτε στιγμή.
