152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων

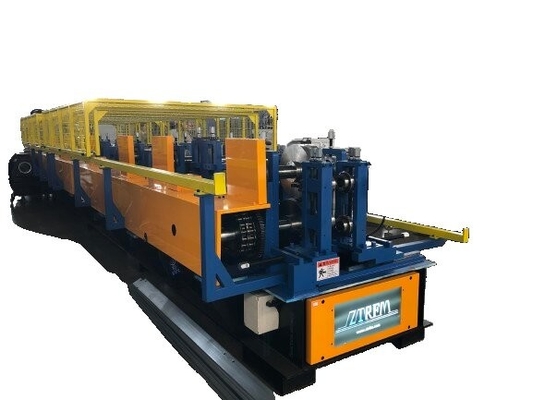

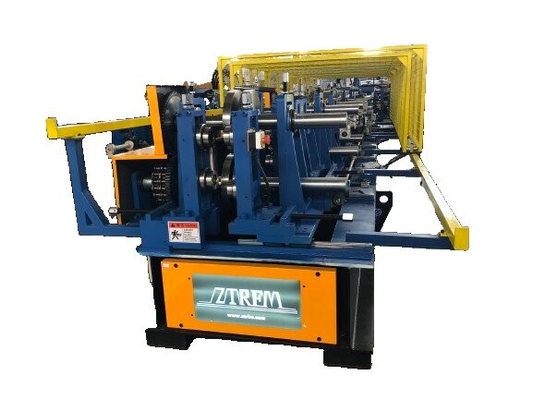

152.4-355.6mm 16 Tons Hydraulic Open Co Cz Purlin Roll Forming Machine
152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων

Μεγάλες Εικόνας :  152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: ZTRFM
Πιστοποίηση: CE,SGS
Αριθμό μοντέλου: Περλίν
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: under discuss
Συσκευασία λεπτομέρειες: Nude με το αντι επίστρωμα σπειρών και την πλαστική κάλυψη
Χρόνος παράδοσης: 45 εργάσιμες μέρες
Όροι πληρωμής: Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς: 30 σετ ανά μήνα
Επικοινωνία

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων

περιγραφή
Σταθμός κυλίνδρων: 18 Σταθμοί κυλίνδρων για το σχηματισμό κυλίνδρων Προμηθευτής ρεύματος: 380V
Δάχος: 1,5-3,0 χλστ Αλλαγή μεγέθους: Αυτοματοποιημένο
Προδιαγραφές: 10*1.35*1.75m ΠΛΚ: ΔΕΛΤΑ
Χρώμα: Αίτημα του πελάτη Ταχύτητα γραμμής: Ρυθμίζεται από μετατροπέα συχνότητας
Σχηματισμός σταθμών κυλίνδρων: 20 σταθμοί Σφυροκόπηση: Επιλογή
Κατανάλωση: 5-18m/min αλυσίδες: 2
σταθμός σχηματισμού: 18 βήματα + 7 βήματα Πακέτο μεταφοράς: 1*20 Συσκευή GP
Υδραυλικός κινητήρας: 5.5kw
Επισημαίνω:

152.4-355.6mm Cz Μηχανή σχηματισμού κυλίνδρων Purlin

,

Υδραυλική μηχανή σχηματισμού κυλίνδρων

,

Μηχανή σχηματισμού κυλίνδρων

152.4-355.6mm CZΜηχανή σχηματισμού κυλίνδρων Purlin

Το CZ purlin είναι ένας νέος τύπος χάλυβα κατασκευής που αποτελείται από δύο τύπους χάλυβα με παρόμοια διατομή και συχνά αναφέρεται ως C purlin ή Z purlin,που συνήθως ονομάζεται σύμφωνα με τα χαρακτηριστικά του σχήματος και τη χρήση του στη βιομηχανία.

Σχήμα τομής: Το τμήμα του σιδηροτροχίου με σχήμα C έχει σχήμα C, που αποτελείται από δύο παράλληλες φλάντζες και ένα ιστό που συνδέει τη φλάντζη.και υπάρχουν επίσης δύο φλάντζες και ένα ιστό, αλλά η σύνδεση μεταξύ της φλάντζας και του ιστού είναι διαφορετική, σε μια Z-σχήμα διάταξη.

152.4-355.6mm CZΜηχανή σχηματισμού κυλίνδρων Purlin

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 0

Απαιτήσεις για την τελική έκδοση

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 1

● Υλικό: ατσάλι άνθρακα, επικαλυμμένο

● Μέγεθος του υλικού: 1,5-3,5 χιλιοστά

● Ρυθμισμός πάχους: κινητήρας ελεγχόμενος από ελεγκτή τροχιάς.

● Ρύθμιση διαστάσεων: αυτόματη ρύθμιση πλάτους και ύψους, μαχαίρι κοπής για την αντικατάσταση της λεπίδας.

● Ρυθμίσεις C και Z: περιστρέψτε χειροκίνητα τον μερικό ρόλο 180

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 2

Κύρια στοιχεία του εξοπλισμού

Κύρια στοιχεία του εξοπλισμού
- Όχι, όχι. Ονομασία Μονάδα Ποσότητα
1. 16 τόνων υδραυλική μηχανή ανοικτής λειτουργίας με τροχόσπιτο, με κεφαλή φτυάρι και ισοπέδωση σύνολο 1
2. Ανίχνευση αποθηκευτικού λάκκου σύνολο 1
3. Σχηματισμός ξενιστή σύνολο 1
4. Υδραυλικό σύστημα διακοπής σύνολο 1
5. Σύστημα ελέγχου PLC σύνολο 1
6. 14 m αυτόματη συσκευασία με ιμάντα παλέτισης σύνολο 1
7. Συσκευές σύνολο 1

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 3

Βασικές παραμέτρους πρώτων υλών και προϊόντων

Ημιτελή υλικά

Ζεστή έλαση, ψυχρή έλαση, επικαλωμένη έλαση

Δυνατότητα τράβηξης 520MPa· αντοχή απόδοσης 320MPa
Υλικό Q195, Q235, Q355,
πλάτος χάλυβα Μέγιστο 600 mm ανάλογα με το προφίλ
Μέγεθος αρχείου Βλέπε πίνακα 1 του παραρτήματος.2
Σιδηρούχος τοίχος 10,5-3,5 mm
Εσωτερική διάμετρος σπείρας από χάλυβα Φ508mm/Φ610mm
Εξωτερική διάμετρος σπείρας από χάλυβα Φ1200mm Φ2100mm
Μέγιστο όγκο 16 ¢
εύρος σωλήνων 6 ~ 14m
Ταχύτητα Μαξ.40m/min
Ανοχή μεγέθους μήκους ±1,5 mm
Ρ κέρας R2-2,5 mm

Πίνακας 1.C, πίνακας μεγεθών σιδήρου τμήματος

Μέγεθος προφίλ C ((ίντσες) Μέγεθος προφίλ C
(μμ)		 Δάχος
(Δοκίμια)

Δάχος

(μμ)

 C μήκος προφίλ ((m)

Ταχύτητα

(m/min)
6 × 2,0 × 0.75 152.4×50.8×19.05 0.0598 1.51 6 μέτρα 40
6 × 2,0 × 0.75 152.4×50.8×19.05 0.0747 1.9 6 μέτρα 40
6 × 2,0 × 0.75 152.4×50.8×19.05 0.1046 2.66 6 μέτρα 35
6 × 2,0 × 0.75 152.4×50.8×19.05 0.1345 3.5 6 μέτρα 30
7*2,75*0.75 177.8×69.85×19.05 0.0598 1.51 7 μέτρα 35
7*2,75*0.75 177.8×69.85×19.05 0.0747 1.9 7 μέτρα 35
7*2,75*0.75 177.8×69.85×19.05 0.1345 3.5 7 μέτρα 20
8*2,75*0.75 203.2×69.85×19.05 0.0598 1.51 8 μέτρα 30
8*2,75*0.75 203.2×69.85×19.05 0.0747 1.9 6 μέτρα 30
8*2,75*0.75 203.2×69.85×19.05 0.0747 1.9 8 μέτρα 30
8*2,75*0.75 203.2×69.85×19.05 0.1046 2.66 8 μέτρα 25
8*2,75*0.75 203.2×69.85×19.05 0.1345 3.5 8 μέτρα 20
9*2,75*0.75 228.6×69.85×19.05 0.0598 1.51 9 μέτρα 25
9*2,75*0.75 228.6×69.85×19.05 0.1345 3.5 9 μέτρα 20
10*2,75*0.75 254 φορές 69,85 φορές 19.05 0.0598 1.51 10 μέτρα 30
10*2,75*0.75 254 φορές 69,85 φορές 19.05 0.0747 1.9 10 μέτρα 30
10*2,75*0.75 254 φορές 69,85 φορές 19.05 0.1046 2.66 10 μέτρα 25
12*3,5*1.0 304.8×88.9×25.4 0.0747 1.9 12 μέτρα 30
12*3,5*1.0 304.8×88.9×25.4 0.1046 2.66 12 μέτρα 25
12*3,5*1.0 304.8×88.9×25.4 0.1345 3.5 12 μέτρα 20
14*3,5*1.0 355.6×88.9×25.4 0.0747 1.9 14 μέτρα 30
14*3,5*1.0 355.6×88.9×25.4 0.1046 2.66 14 μέτρα 25
14*3,5*1.0 355.6×88.9×25.4 0.1345 3.5 14 μέτρα 20

Πίνακας 2.Z, πίνακας μεγεθών σιδήρου τμήματος

Μέγεθος προφίλ Z ((ίντσες) Μέγεθος προφίλ Z
(μμ)		 Δάχος
(Δοκίμια)

Δάχος

(μμ)

 Ζ μήκος προφίλ ((m)

Ταχύτητα

(m/min)
6 × 2,0 × 0.75 152.4×50.8×19.05 0.0598 1.51 6 μέτρα 40
6 × 2,0 × 0.75 152.4×50.8×19.05 0.0747 1.9 6 μέτρα 40
6 × 2,0 × 0.75 152.4×50.8×19.05 0.1046 2.66 6 μέτρα 35
6 × 2,0 × 0.75 152.4×50.8×19.05 0.1345 3.5 6 μέτρα 30
7*2,75*0.75 177.8×69.85×19.05 0.0598 1.51 7 μέτρα 35
7*2,75*0.75 177.8×69.85×19.05 0.0747 1.9 7 μέτρα 35
7*2,75*0.75 177.8×69.85×19.05 0.1046 2.66 7 μέτρα 30
7*2,75*0.75 177.8×69.85×19.05 0.1345 3.5 7 μέτρα 25
8*2,75*0.75 203.2×69.85×19.05 0.0598 1.51 8 μέτρα 30
8*2,75*0.75 203.2×69.85×19.05 0.0747 1.9 8 μέτρα 30
8*2,75*0.75 203.2×69.85×19.05 0.1046 2.66 8 μέτρα 25
8*2,75*0.75 203.2×69.85×19.05 0.1345 3.5 8 μέτρα 20
9*2,75*0.75 228.6×69.85×19.05 0.0598 1.51 9 μέτρα 25
9*2,75*0.75 228.6×69.85×19.05 0.0747 1.9 9 μέτρα 25
9*2,75*0.75 228.6×69.85×19.05 0.1046 2.66 9 μέτρα 20
9*2,75*0.75 228.6×69.85×19.05 0.1345 3.5 9 μέτρα 20
10*2,75*0.75 254 φορές 69,85 φορές 19.05 0.0598 1.51 10 μέτρα 30
10*2,75*0.75 254 φορές 69,85 φορές 19.05 0.0747 1.9 10 μέτρα 30
10*2,75*0.75 254 φορές 69,85 φορές 19.05 0.1046 2.66 10 μέτρα 25
10*2,75*0.75 254 φορές 69,85 φορές 19.05 0.1345 3.5 10 μέτρα 20
12*3,5*1.0 304.8×88.9×25.4 0.0747 1.9 12 μέτρα 30
12*3,5*1.0 304.8×88.9×25.4 0.1046 2.66 12 μέτρα 30
12*3,5*1.0 304.8×88.9×25.4 0.1345 3.5 12 μέτρα 25
14*3,5*1.0 355.6×88.9×25.4 0.0747 1.9 14 μέτρα 30
14*3,5*1.0 355.6×88.9×25.4 0.1046 2.66 14 μέτρα 25
14*3,5*1.0 355.6×88.9×25.4 0.1345 3.5 14 μέτρα 25
152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 4

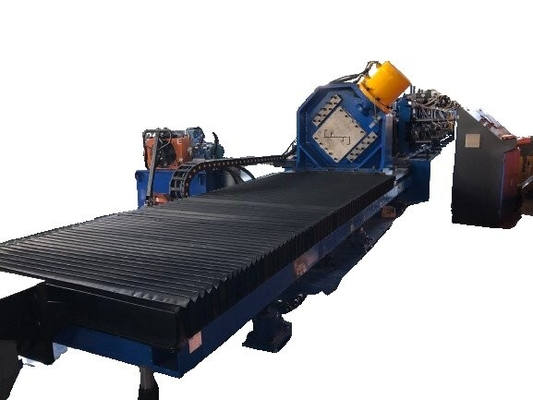

1. 16 τόνων υδραυλική ανοιχτή μηχανή με τροχόσπιτο
1. Κουρέματα 16 τόνους
2. Εγκαταστήστε την εσωτερική διάμετρο της περιστροφής 508 mm ή 610 mm
3. Ο άξονας του ανοιχτού κωδικοποιητή είναι σφιχτό Υδραυλική σύσφιξη, στενή εμβέλεια 480-530 mm,610 mm
4. Μέγιστο πλάτος όγκου MAX 600 mm
5. Άρμα πίεσης Πνευματικό βραχίονα πίεσης, για να διασφαλίζεται ότι το κυλίνδριο υλικό δεν είναι χαλαρό
6. Υποστήριξη Με την υποστήριξη
7. Κεφαλή φτυάρι και βαθμονόμηση Εξοπλισμένα με κεφαλή φτυάριου και ισοπέδωση
2. Ανίχνευση του θραύστη
1. Ανίχνευση αποθηκευτικού λάκκου Λειτουργία: Ελέγξτε την ποσότητα των υλικών ώστε να ταιριάζει με την ταχύτητα λειτουργίας ολόκληρης της συσκευής.
3Φτιάχνοντας ξενιστή
1. Παροχή υλικού και βαθμονόμηση Υλικό ζωοτροφών: τροφοδοτικό ρόλο και ρόλο καθοδήγησης
Τριπλό κυλίνδριο: τρία προς τα πάνω και τέσσερα, συνολικά 7 κυλίνδρια επίπεδα.
2. Σχηματισμός Βάση εξοπλισμού: συγκόλληση πλακών από χάλυβα
Εγκατάσταση του κύριου κινητήρα του εξοπλισμού: μνημειακή αψίδα χυτοσιδήρου, μοντέλο 140
Κεφάλαιο και νάτλος ρυμουλκούμενων: χρωματισμένα
Συγκροτημένες σειρές: 16 σειρές
Υλικό κυλίνδρου: Cr 12, επεξεργασία CNC μετά από θερμική επεξεργασία σε HRC 58-60, λεπτή στροφή
Υλικό άξονα: 40Cr
διάμετρος άξονα: 70/95mm
Τρόπος μετάδοσης: το κιβώτιο ταχυτήτων
Ταχύτητα: περίπου 20-40m/min
Κεντρικός κινητήρας: 45 kw * 2 σετ, κινητήρας μετατροπής συχνότητας εναλλασσόμενου ρεύματος Siemens
Μειωτής: σειρά K
Δύναμη κινητήρα ρύθμισης μεγέθους: 2*1.5kw+2.2kw, κινητήρας εφοδιασμού Siemens V90
Ρυθμίσεις διαχωρισμού κυλίνδρων διαφορετικού πάχους: 8*0,75kw (σύμφωνα με τον πραγματικό σχεδιασμό)
Καθαρότητα: διασφάλιση της ποιότητας του τελικού προϊόντος
Υδραυλική κοπή: αιχμαλωτισμός, στροφή 45 μοιρών, χωρίς απόβλητα, ένα μοντέλο, δύο λεπίδες
Διαχωρισμός του υλικού της πεταλούδας: Cr12 mov
Σύστημα ψύξης: σύστημα λίπανσης ψύξης νερού, με δεξαμενή νερού και αντλία, προσθέστε φιλτραριστικό οθόνη στην δεξαμενή νερού για να αποτρέψετε τα υπολείμματα νερού να εισέλθουν στην δεξαμενή νερού και να κάψετε την αντλία
τάση: 460V,60hz,3ph,(Σύμφωνα με τις απαιτήσεις του πελάτη)

 152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 5

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 6

4Υδραυλικό σύστημα πίεσης
1. Σχήμα εργασίας Υδραυλική διακοπή
2. Δύναμη 11 kw, Ψυχρός αέρας
3. Ηλεκτρομαγνητική βαλβίδα Τμήμα

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 7

5Το σύστημα ελέγχου PLC
1. Ετικέτα PLC Ετικέτα Siemens
2. Ετικέτα οθόνης αφής Ετικέτα Siemens
3. Μετασχηματιστής συχνοτήτων Ετικέτα Siemens
4. Μετρητής OMRON
5. συσκευές χαμηλής τάσης Από τη Siemens ή την Schneider
6. Γλώσσα λειτουργίας Κινέζικα και Αγγλικά (υποστήριξη προσαρμογής άλλων γλωσσών)
7. Κεφαλάκι ελέγχου Ενεργειακό ντουλάπι, κονσόλα χειρισμού
8. Λειτουργία Μπορείτε να ορίσετε την ποσότητα της παραγγελίας, να αλλάξετε το μήκος και το μήκος και άλλους εξοπλισμούς.

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 8

Έξι, αυτόματη στοίβαση.
1. Το μήκος του υλικού Το μεγαλύτερο είναι 14 μέτρα.
2. Ποσότητα 1 σύνολο
3. Κατεύθυνση Διάταξη διαμήκη, όπως φαίνεται στο σχήμα
4. Λειτουργία

1Αυτοματοποιημένη τροφοδοσία και παλέτιση

2Μετά την ολοκλήρωση μιας μικρής παρτίδας, κάντε μια φορά με νάιλον μπάντα και μετά μετακινηθείτε σε άλλο σταθμό.Πρέπει να το πακετάρεις δύο φορές.!(Μόνο για τον τύπο C)

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 9

Επτά, αξεσουάρ
- Όχι, όχι, όχι. Ονομασία Ποσότητα
1 Διακόπτης θέσης Δύο σετ
2 Υδραυλικοί σωλήνες 1 σύνολο
3 Ηλεκτρικό ρελέ 2 σετ
4 Κουτί εργαλείων 1 σύνολο

152.4-355.6mm 16 τόνων υδραυλική ανοιχτή μηχανή σχηματισμού κυλίνδρων 10

ετικέτα:

purlin roll forming machine,

c purlin roll forming machine,

z purlin forming machine

Στοιχεία επικοινωνίας
RFM Cold Rolling Forming Machinery

Υπεύθυνος Επικοινωνίας: Amerilia cui

Τηλ.:: 008615127755788

Στείλετε το ερώτημά σας απευθείας σε εμάς (0 / 3000)

περίπου

Highway Roll Προσυναρμολόγηση κουπαστής αποτελούν μηχανή

12 βάρους εθνικών οδών τόνοι ρόλων προστατευτικών κιγκλιδωμάτων που διαμορφώνουν τη μηχανή 6 - 10 Μ/λ. παραγωγικότητας

Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών ακρίβειας που διαμορφώνει τη μηχανή 300 Χ - αρίστης ποιότητας υλικό πλαισίων χάλυβα

Ρόλος προστατευτικών κιγκλιδωμάτων εθνικών οδών ακρίβειας που διαμορφώνει τη μηχανή 15 σερβο συσκευή σίτισης στάσεων

Διπλό στρώμα ρολό αποτελούν μηχανή

Διπλή προηγούμενη μηχανή ρόλων χάλυβα χρώματος τύπων Decking 8 - 12 Μ/λ. ταχύτητας παραγωγής

Διπλό φύλλο στεγών στρώματος οικοδομικού υλικού που κατασκευάζει τη μηχανή, ρόλος προστατευτικών κιγκλιδωμάτων που διαμορφώνει τη μηχανή

Διπλός ρόλος στρώματος Drive αλυσίδων που διαμορφώνει τη μηχανή με τα διαφορετικά χρώματα

Αφήστε μήνυμα

Πολιτική Απορρήτου | ΚΙΝΑ καλός ποιότητας ρόλος φύλλων χάλυβα που διαμορφώνει τη μηχανή προμηθευτής. © 2017 - 2025 steelsheetrollformingmachine.com. All Rights Reserved.
