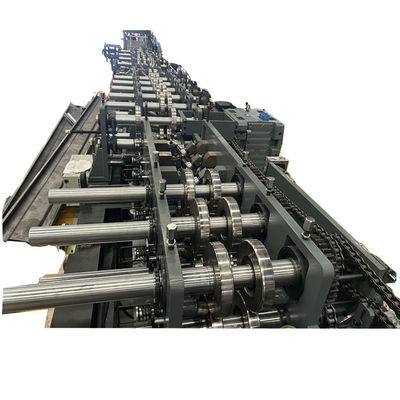

Μηχανή Sigma Purlins

Το Sigma Purlins Machine έχει σχεδιαστεί για να κάνει το sigma purline σε παρτίδα πλήρως αυτόματα.Το σύστημα sigma purlin έχει αναπτυχθεί για πολλά χρόνια σε συνεργασία μεΤο σύστημα έχει σχεδιαστεί κυρίως για χρήση, στις στέγες, ως δευτερεύουσα στήριξη φύλλων.

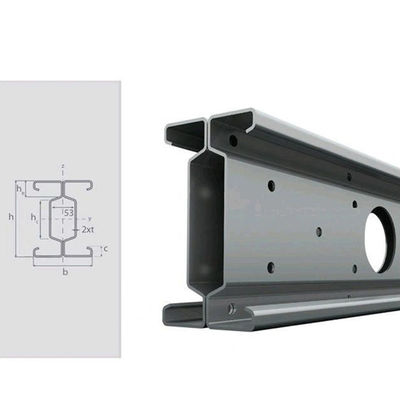

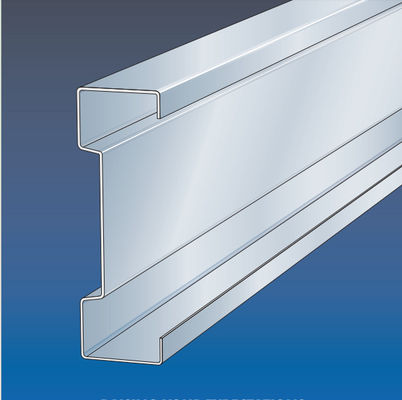

Οι προδιαγραφές Sigma κατασκευάζονται με κρύο κύκλο που σχηματίζει προθερμότατα βουτηγμένο γαλβανισμένο χάλυβα, κλάσης S450, με ελάχιστη πίεση απόδοσης 450N/mm2.Εδώ έχουμε αναπτύξει ένα ρολό σχηματισμού μηχανή για την κατασκευή ενός τέτοιου προφίλ με πολλαπλές τρύπες.

Το παραπάνω εύρος δεν μπορεί να γίνει από ένα εύρος, καθώς το εύρος πάχους είναι πολύ μεγάλο, κανονικά πάχος 1,5 έως 4,0 mm, ή 3,5 mm που θα είναι καλύτερο.

Μηχανή Sigma Purlins

Βασικές πληροφορίες: Επενδύσεις Μηχανή Sigma Purlins

Ονομασία εξοπλισμού: Εργαλεία NLT-400 ψηφιακής μεταμόρφωσης εισόδου υπολογιστή+ηλεκτρικής μεταμόρφωσης κουμπιού

Πρότυπο εξοπλισμού: NLT-400

Εξυπνή έκδοση σεροκινητήραΣυνολική ισχύς68 kW κίνηση

Sνα κατουράς:30 μέτρα ανά λεπτό, συνολική ταχύτητα από 12 μέτρα ανά λεπτό έως 15 μέτρα ανά λεπτό (ανάλογα με τον αριθμό των τρυπών που πραγματοποιούνται) ·

1. πλάτος C (80~350) mm, πλάτος Z (120~350mm) μπορεί να μετατραπεί ελεύθερα.

2. μικροεξόδου (8-20 mm) και μικροεξόδου ≤ 0,8 * (ύψος μέσης -20) ·

3. ύψος μέσης (30-100) mm και ύψος μέσης ≤ 0,95 * (ύψος κάτω - μικρή άκρη -30),

4. ρυθμιζόμενο πάχος πλάκας t (1,0 ~ 3,5) mm·

Ακριβότητα μήκους και θέσης τρύπας ± 1 mm

Αποσύνδεση → Τροφή υλικού στο μηχάνημα →Εναρμόνιση→τρύπηση και Προεξεργασία→σχηματισμός κυλίδων→Προϊόντα που λαμβάνουν πίνακα

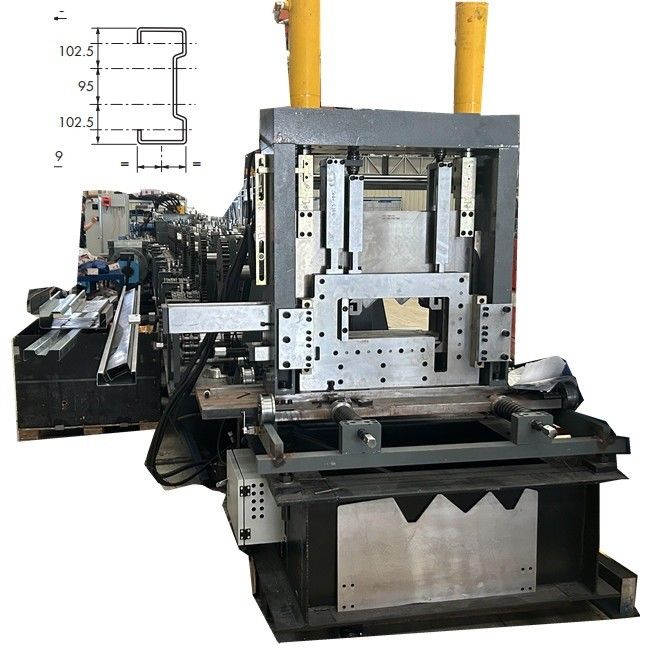

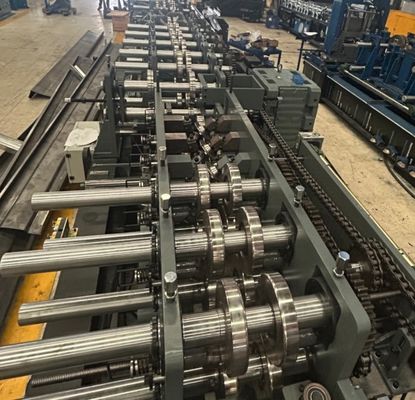

Οι πρώτοι 8 σταθμοί κυλίνδρων είναι για Sigma πλευρά πλάτος ρυθμιζόμενο σύμφωνα με την αλλαγή πλάτος κάτω.

Διάμετρος άξονα:Φ90 mm στερεά

Δύο σειρές αλυσίδας για μεταφορά + στήριξη στο τέλος του άξονα

Υλικό των άξονων:

40 Cr Επεξεργασία CNC HRC28-32, τελική στροφή και ηλεκτροπλαστική

Ταχύτητα σχηματισμού:μέγιστο15m/min

Τετάρτη: 380V/60HZ/3P (όπως απαιτείται)

Δρόμος μετάδοσης:

Διπλές αλυσίδες + στήριξη στο τέλος του άξονα

Αλλαγή μεγεθών:Αυτόματααπό PLC

C και Z αλλαγή σφυρίχτρας: Με χειροκίνητο

Υλικό κυλίνδρου: Cr12, εσωτερική τρύπα με επεξεργασία ακριβείας μετά από θερμική επεξεργασία υπό κενό

Τεχνολογία επεξεργασίας: Τεχνική επεξεργασία CNC ακολουθούμενη από θερμική επεξεργασία έως HRC58-60, επεξεργασία ακριβείας

Υλικό άξονα: 40Cr (διάμετρος 90/διάμετρος 75)

Τεχνολογία επεξεργασίας: επεξεργασία σβήσισης και θέρμανσης HRC28-32 μετά από επεξεργασία CNC και στη συνέχεια λεπτή στροφή και ηλεκτροπληγήση.

Όσο για το κοφτερό μέρος της Sigma Purline Machine:

Έχουμε κάνει σαφές μέγεθος πλάτος μετρήσεις σήμανση για εύκολη προσαρμογή.

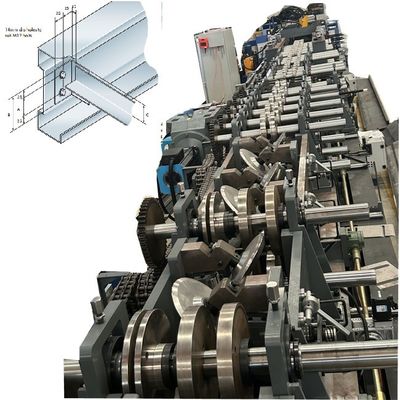

Εφαρμογή Sigma Purline:

Αν θέλετε να μάθετε περισσότερα για αυτά τα μηχανήματα, παρακαλούμε επικοινωνήστε μαζί μας ανά πάσα στιγμή.
