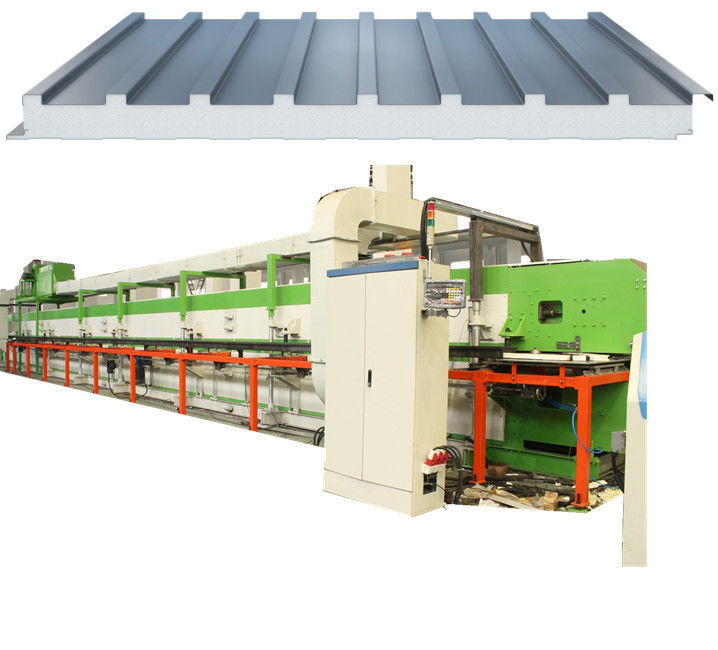

Μηχανή Διαμόρφωσης Ρολού Πάνελ Μεγάλης Τοιχοποιίας με Μόνωση PIR από Κράμα Αλουμινίου

Πίνακα με μονωμένο μεγάλο τοίχο από κράμα αλουμινίου PIRΜηχανή σχηματισμού κυλίνδρων

ΑλουμίνιοΑΛοϊ ΠΙΡΙΕπικεφαλαιοποιημένο Πίνακα Μεγάλου Τείχους είναι ένα είδοςΕξωτερικό πίνακα σάντουιτς για την ταχύτερη και φθηνότερη λύση για το εξωτερικό τοίχο για βιομηχανικά κτίρια, στάβλους και αποθήκες,καθώς και το κάλυμμα των τοίχων των κτιρίωνΤο κύριο χαρακτηριστικό της είναι η θεαματική αισθητική της, δεδομένου ότι η βίδα που χρησιμοποιείται για την στερέωσή της είναι εντελώς αόρατη.

Διαθέτει τα ακόλουθα χαρακτηριστικά:

Είναι cΟι πίνακες αυτοί παρέχουν εξαιρετική θερμομόνωση. Το χαρακτηριστικό γραμμικό τους σχεδιασμό, εμπνευσμένο από το εμβληματικό Μεγάλο Τείχος,παρέχει μια οπτικά εντυπωσιακή και ανθεκτική λύση για έργα που απαιτούν τόσο ανώτερη αισθητική ελκυστικότητα όσο και δομική ακεραιότητα.

Τα μεγάλα πλαίσια τοίχου από αλουμίνιο είναι ιδανικά για στέγες και τοίχους σε υπαίθρια περίπτερα, ήλιο τα δωμάτια και τα ταβάνι, προσφέροντας αποτελεσματική θερμομόνωση, στεγνώσεις και προστασία από τον ήλιο. Πάρτε το ακόλουθο προφίλ σχεδιασμού:

Πίνακα με μονωμένο μεγάλο τοίχο από κράμα αλουμινίου PIRΜηχανή σχηματισμού κυλίνδρων:

Η γραμμή παραγωγής αποτελείται από τα ακόλουθα στοιχεία::

Εγώ....ΠΡΩΤΟΝΟΣ ΚΑΙ ΠΡΟΤΟΝΟΣ

Μηχανή υδραυλικής αποσύνδεσης 5 τόνων με 2 σύνολα τροχοφόρων

1250 Μηχανή σχηματισμού πλακέτας μεγάλου τοίχου (πάνω/κάτω πλάκα) 2 σετ

ΙΙ. Θερμαντική συσκευή

Σύστημα προστασίας από θέρμανση θερμού αέρα 1 σύνολο

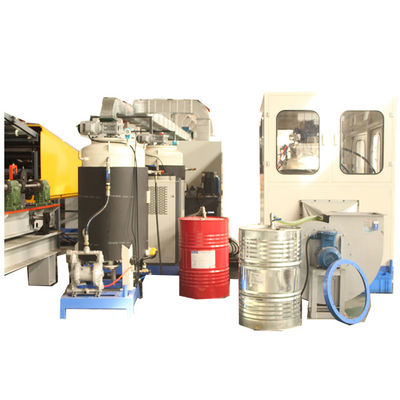

ΙΙΙ. Μηχανή σφουγγαρίσματος υψηλής πίεσης

Μηχανή αφρώσεως υψηλής πίεσης δύο εξαρτημάτων 1 σύνολο

Συσκευή σαρώσεως μετάφρασης 1 σύνολο

IV. Μηχανή διπλής τροχιάς για την τοιχοποίηση

Μηχανή για την επικάλυψη πλακών από ατσάλι 24M 1 σύνολο

Συσκευή ανύψωσης με βίδα 1 σύνολο

Συσκευή πλευρικού μπλοκ (ένα πάχος) 1 σύνολο

V. Μηχανή κοπής πριονιδιού

Μηχανή κοπής με πριονιστήρα 1 σύνολο

1 σύνολο ταχείας μεταφορικής ταινίας

1 σύνολο ηλεκτρονικού συστήματος ελέγχου

Βασικές τεχνικές παραμέτρους Πίνακα με μονωμένο μεγάλο τοίχο από κράμα αλουμινίου PIRΜηχανή σχηματισμού κυλίνδρων

Προδιαγραφή της πλακέτας παραγωγής: πλάτος 1250

Δάχος 30 mm

ΤάγμαΙζέμήκος

Υλικό πίνακα: Χρωματική πλάκα χάλυβα

Υλικό πυρήνα: σκληρό πολυουρεθάνιο

Πυκνότητα: 40~60kg/m3

Ταχύτητα γραμμής παραγωγής: 6~8m/min (ρύθμιση ταχύτητας μεταβλητής συχνότητας 0~50Hz)

Διάρκεια μεταγωγού διπλής τροχιάς: 24m (πραγματικό μήκος 24m)

Μέγιστη θερμοκρασία κυκλοφορίας θερμού αέρα: 60 °C

Διαστάσεις της γραμμής παραγωγής (μήκος x πλάτος x ύψος): περίπου 90m (L) x 6m (W) x 6m (H)

Συνολική ισχύς: περίπου 160kw

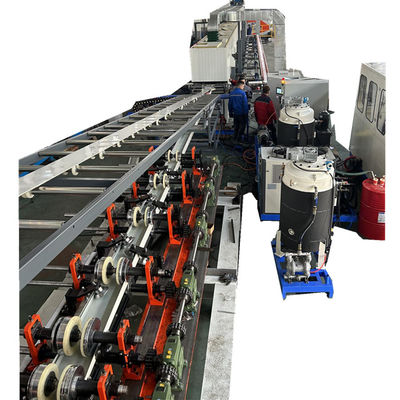

◆Μηχανή κατασκευής πλακών:

Η μονάδα χύτευσης αποτελείται από δύο μηχανές χύτευσης, δηλαδή την μπροστινή πλάκα και την πίσω πλάκα.

Προδιαγραφές αλουμινίου: πλάτος 1250 mm, πάχος 0,3-0,5 mm

Διαδικασία τυποποίησης: 30 διαδικασίες

Διάμετρος άξονα κυλίνδρου: ø 80

Μέγιστη ταχύτητα σχηματισμού: 10m/min

Δύναμη: 7.5kw AC

Ρυθμισμός ταχύτητας χωρίς βήματα μεταβλητής συχνότητας

Συσκευή θέρμανσης

Για να ικανοποιηθούν οι απαιτήσεις της διαδικασίας, η πλακέτα πρέπει να προθεραπεύεται πριν από την ψεκασμό υγρού.°C, η οποία σχετίζεται με τις παραμέτρους της διαδικασίας, όπως η αναλογία υγρών πρώτων υλών και η ταχύτητα αφρωτισμού.Η προθέρμανση μπορεί να ρυθμιστεί με θέρμανση της επιφάνειας της πλακέτας χάλυβα μέσω ενός σωλήνα θέρμανσης,

Η προθέρμανση ρυθμίζει έναν ορισμένο αριθμό ηλεκτρικών σωλήνων θέρμανσης, οι οποίοι μπορούν να ομαδοποιηθούν και να ελεγχθούν ξεχωριστά.

Θέρμανση: 50 βαθμοί (προσαρμόσιμη)

Ελέγχος θερμοκρασίας: αυτοέλεγχος ψηφιακής οθόνης

Θερμοκρασία πλάκας χάλυβα: Γενικά, η θερμοκρασία προθέρμανσης της επιφάνειας πλάκας είναι 25-35°C, (προσδιορίζεται από τις απαιτήσεις για το υγρό άκρο)

Δύναμη θέρμανσης: 32kw

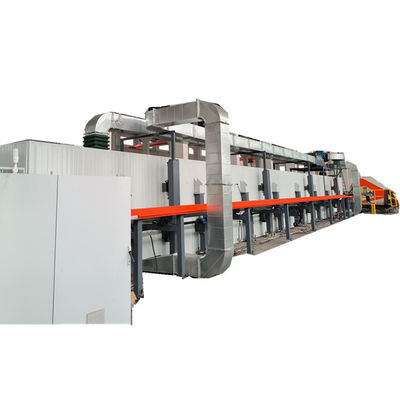

Δύο γραμμές μεταγωγός στρώσης

Ένα άνω και ένα κατώτερο μεταγωγικό.

Διάρκεια τροχιάς: 24 μέτρα

Διάρκεια τροχιάς: 24 μέτρα

Ρυθμίσιμο πλάτος αφρού: 900 mm

μήκος πλάκας αλυσίδας τροχιάς: 1200 mm

πλάτος πλάκας αλυσίδας τροχιάς: 220 mm

Υλικό πλάκας αλυσίδας τροχιάς: 16MN

Δάχος πλάκας αλυσίδας τροχιάς: συνολικό πάχος 60 mm

Υψηλότητα ανοίγματος της άνω γραμμής: 200 mm

Υψόμετρος επιφάνειας λειτουργίας της κάτω γραμμής: 1200 mm

Υλικό σιδηροτροχιάς: GCr15, σκληρότητα επιφάνειας HRC58-62 °

Ρυθμισμένη ταχύτητα: 3-10m/min

Πίεση ρουλεμάν: 0,6bar/cm2

Δύναμη μεταφορέα: 5,5 kW × 2, ρυθμιστική ταχύτητας με μεταβλητή συχνότητα χωρίς βήματα

Σπειροειδής ανύψωση: 24 κομμάτια

Διάμετρος βίδες Φ 70 mm

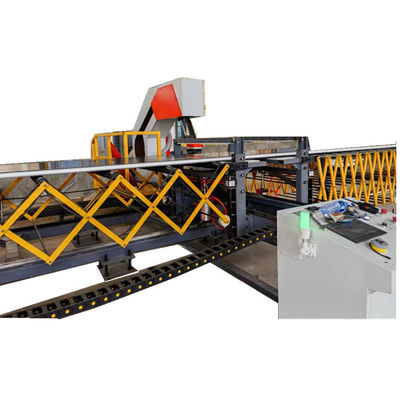

Αυτόματη παρακολούθησηκαι κοπήμηχανή

Το μηχάνημα αυτό αποτελείται από μια βάση, έναν διαμήκη κινητήρα, μια μηχανή κοπής και μια ηλεκτρική σκούπα.και συγχρονίζεται με τη διαμήκη κίνηση της μηχανής τοιχοποίησης μέσω ενός κινητήρα, μειωτή και τροχιά βίδας, και επιστρέφει γρήγορα στην αρχική του θέση μετά την ολοκλήρωση της κοπής του φύλλου μετάλλου.

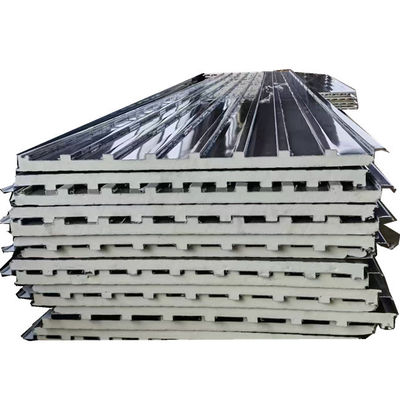

Τώρα ας ελέγξουμε το τελικό προϊόν και την επικάλυψη:

Εάν χρειάζεστε περισσότερες πληροφορίες, επικοινωνήστε μαζί μας ανά πάσα στιγμή.
