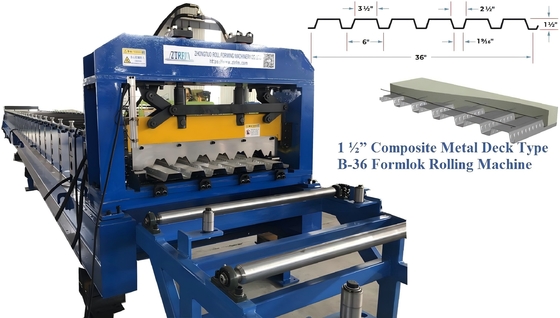

Μηχανή σχηματισμού κυλίνδρων οροφής μετάλλου τύπου Β με υψηλή αναλογία αντοχής προς βάρος

Μηχανή σχηματισμού κυλίνδρων οροφής μετάλλου τύπου Β

Τα προφίλ B Deck είναι δομικά κατάστρωμα στέγης βάθους 1,5 ιντσών που παρέχουν τόσο κάθετο φορτίο όσο και χωρητικότητα κοπής διαφράγματος.Οι πλατιές πλευρές κάνουν το προφίλ ένα ιδανικό δομικό υπόστρωμα για να υποστηρίζει ομοιόμορφα τα συστήματα στέγης που εφαρμόζονται στην κορυφή του καταστρώματοςΤα προφίλ τύπου Β χρησιμοποιούνται συνήθως για συνθήκες διάστασης 10 ποδιών ή λιγότερο.

Το B-Deck είναι ένα 1 1⁄2 ̊ βαθύ, ευρύ τμήμα του κατάστρωσης της στέγης που παρέχει επιφάνεια υποστήριξης για διάφορους τύπους υλικών στέγης.Χρησιμοποιείται ως δευτερογενές δομικό στοιχείο για την παροχή πλευρικής κατανομής δύναμης στα συστήματα αντίστασης κάθετης δύναμης της δομήςΤο τυποποιημένο πλάτος του κάλυψης είναι 36 ̊ με είτε γαλβανισμένο φινίρισμα είτε βαμμένο.

WΚαπέλο είναι ΤύποςΒοροφή Γέφυρα?

Το κατάστρωμα Β είναι μακράν το πιο συχνά χρησιμοποιούμενο κατάστρωμα στέγης για νέα κατασκευαστικά έργα.Σε σύγκριση με τα καταστρώματα οροφής τύπου Α και τα καταστρώματα οροφής τύπου FΌπως συμβαίνει με όλα τα προϊόντα χάλυβα, όσο ελαφρύτερο είναι το τμήμα, τόσο πιο οικονομικό θα είναι.Και δεδομένου ότι τα κατάστρωμα τύπου Β μπορούν να μεταφέρουν υψηλότερα φορτία σε μεγαλύτερα διαστήματα από τα κατάστρωμα Α και τα κατάστρωμα FΤο αποτέλεσμα είναι μια μεγαλύτερη απόσταση μεταξύ των υποστηρικτών που οδηγεί σε λιγότερες υποστηρίξεις και μεγαλύτερη εξοικονόμηση για τον ιδιοκτήτη του κτιρίου.

Εδώ είναι ένα τυπικό κατάστρωμα Β για αναφορά.:

Όπως αναφέρθηκε προηγουμένως, το κατάστρωμα τύπου Β είναι το πιο συχνά χρησιμοποιούμενο κατάστρωμα στέγης για νέα κατασκευαστικά έργα.Τα καταστρώματα οροφών τύπου Β έχουν υψηλότερη σχέση αντοχής προς βάροςΔεδομένου ότι τα ατσάλινα υποστηρίγματα μπορούν να απομακρυνθούν περισσότερο από τα κατάστρωμα τύπου Β, οι ιδιοκτήτες κτιρίων μπορούν να εξοικονομήσουν χρήματα αγοράζοντας λιγότερα υποστηρίγματα

Το κατάστρωμα τύπου Β είναι ένα κατάστρωμα στέγης με πλατιά πλευρά ιδανικό για ένα ευρύ φάσμα εφαρμογών

Εργασιακή διαδικασία της μηχανής σχηματισμού γαλβανισμένων δαπέδων

αποστροφή ρύθμιση ρύθμιση ρύθμιση

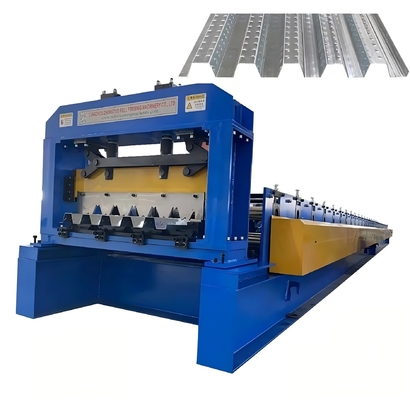

Μηχανή σχηματισμού κυλίνδρων οροφής μετάλλου τύπου Β

Βασικές τεχνικές παραμέτρους των μηχανών σχηματισμού κυλίνδρων οροφής οροφής B:

1) Δομή: Ατσάλι 500H συγκολλημένο με μεσαία πλάκα 25 mm

2) Κύρια ισχύς: 30 kW κινητήρες Siemens

3) Σταθμοί σχηματισμού:36 σταθμοί

4) Τρόπος οδήγησης:1.0′′ διπλής σειράς αλυσιδωτής κίνησης

5) Διάμετρος άξονα: 80 mm

6) Μέγιστη ταχύτητα κύλισης: 12-15m/min

7) Πλούτος: 0,5-1,5 mm από γαλβανισμένο χάλυβα ή από επανεκτύπωση φύλλα,G550Mpa

8) πλάτος υλικού:κατά αίτηση

9) Υλικό κυλίνδρου:χτενισμένο και επικαλυμμένο με χρώμιο, επιφάνεια 0,05 mm

10) Υλικό καλούπιας λεπίδας:Cr12, σβησμένο σε θερμοκρασία 58-62°C

11) Τρόπος κοπής: υδραυλική κοπή μούχλας (παύση κοπής)

12) Ανοχή κοπής μήκους: +/-1,0 mm

13) Υδραυλική πίεση: 16Mpa

14) Υδραυλική ισχύς:5.5kw

15) Σύστημα Ελέγχου Υπολογιστή:Ελέγχος PLC από την Ταϊβάν

16) Ο κωδικοποιητής Omron μετρά το μήκος, κατασκευασμένο στην Ιαπωνία

17) Ηλεκτρική απαίτηση:380V,50Hz,3Ph

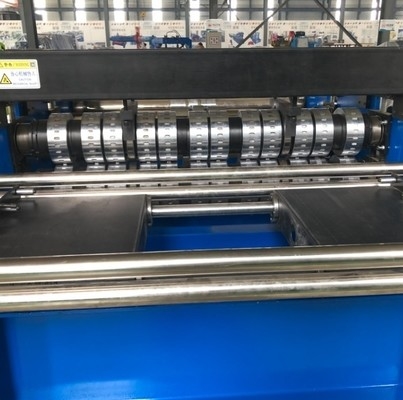

Συσκευή τροφοδοσίας

1.Υπάρχουν 2 κυλίνδροι στην συσκευή τροφοδοσίας, οι οποίοι μπορούν να περιστραφούν για να μειωθεί η τριβή της τροφοδοσίας και να αποφευχθούν γρατζουνιές στην επιφάνεια του υλικού.

2Οι άχρηστοι κυλίνδροι μπορούν να κάνουν το υλικό να μπει στο μηχάνημα ομαλά και να αποτρέψουν τις γρατζουνιές στην επιφάνεια του υλικού.

3Με χειροκίνητο τροχό για να ρυθμίζει το πλάτος τροφοδοσίας, καθιστώντας την τροφοδοσία πιο ακριβή.

Συσκευή σχηματισμού κυλίνδρων

Για τον άξονα και τους κυλίνδρους, κανονικά η ZHONGTUO χρησιμοποιεί πολύ ισχυρό άξονα και κυλίνδρους μεγάλης διαμέτρου με εργαλεία στο εσωτερικό, για να κάνει υψηλότερη ταχύτητα και καλύτερη επίδραση κυλίσματος.

Μηχανές για την επεξεργασία υδραυλικών υλικών

Σε σύγκριση με τους κανονικούς κυλίνδρους, αυτό το νέο μοντέλο κυλίνδρου σβήνει δύο φορές και παρατείνει τον χρόνο θερμικής επεξεργασίας.

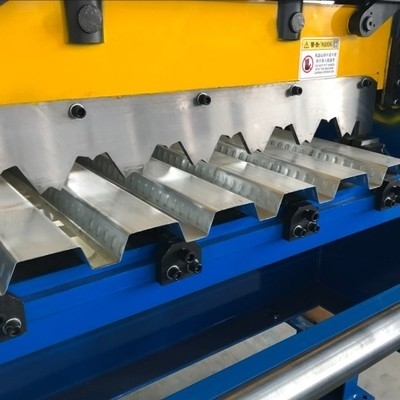

Τμήμα κοπής της μηχανής σχηματισμού γαλβανισμένων δαπέδων

Αυτή η μηχανή σχηματισμού γαλβανισμένων δαπέδων υιοθετεί την τελευταία τεχνολογία.

Μπορείτε να βρείτε στην παρακάτω εικόνα: η λεπίδα στηρίζεται από τέσσερις πυλώνες.

Εκτός αυτού, βελτιώνουμε την εσωτερική πλευρά του πυλώνα σε ελάχιστη τριβή για να παρατείνουμε τη διάρκεια ζωής του κατά 3-5 χρόνια.

η λεπίδα τοποθετείται κατά τη δέσμη αντί να τοποθετείται απευθείας στη δέσμη.

Συνήθως η λεπίδα στερεώνεται στην δομή με βίδες, έτσι ώστε οι τρύπες βίδες να αντέχουν την πλήρη πίεση και την αντίστροφη ισχύ.

Σε αυτή τη νέα μηχανή σχηματισμού καλωδιωμένων δαπέδων, η δέσμη θα μοιραστεί περισσότερη πίεση και πίσω ισχύ.

Έτσι θα είναι πιο σταθερό και η διάρκεια ζωής του θα παραταθεί περίπου 3-5 χρόνια.

Σύστημα ελέγχου PLC

Ετικέτα PLC:Delta(Ταϊβάν) PLC, και μετατροπέας και οθόνη αφής

● Ετικέτα κωδικοποιητή: Omron

● Ηλεκτρικά εξαρτήματα: Schneider

●Γλώσσα λειτουργίας:Αγγλικά και Κινέζικα (ή όπως απαιτείται) Μπορείτε να ορίσετε τις παραγγελίες σε αυτό το μέρος,αλλάζοντας το μήκος και την ποσότητα του προϊόντος,είναι

Είναι πολύ εύκολο στη λειτουργία, και υπάρχουν πρίζες αεροπορίας για να είναι πολύ πιο εύκολο να εγκαταστήσετε τη μηχανή όταν φτάσει.

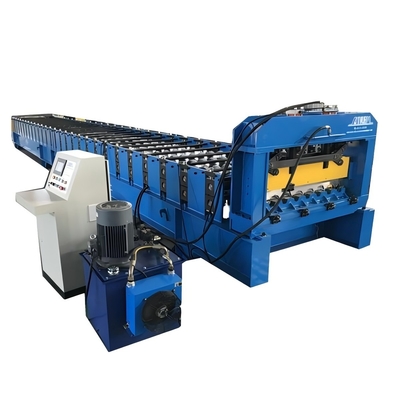

Υδραυλικός σταθμός

● Υδραυλικός κινητήρας σταθμού: 5,5 KW

● Υδραυλικό λάδι:46# υδραυλικό λάδι

● Κύρια συστατικά:Περιλαμβάνει ένα σύνολο υδραυλικής δεξαμενής, ένα σύνολο

Υδραυλική αντλία πετρελαίου, δύο υδραυλικές σωλήνες και μια βαλβίδα ηλεκτρομαγνητισμού
