Μηχανή σχηματισμού πάτωμα μεταλλικό κατάστρωμα
Η μηχανή σχηματισμού δαπέδου είναι σχεδιασμένη για την κατασκευή των φύλλων δαπέδου μετάλλου σε παρτίδες και πλήρως αρωματικά.
Η Μηχανή Τυλίωσης Μεταλλικών Οροφών, ένα προηγμένο βιομηχανικό θαύμα που προσφέρεται από την ZTRFM Forming.Αυτή η πρωτοποριακή συσκευή έχει σχεδιαστεί προσεκτικά για την αποτελεσματική παραγωγή υψηλής ποιότητας μεταλλικών οροφώνΗ Μηχανή Rolling Metal Roofing Deck διαθέτει την πιο προηγμένη τεχνολογία σχηματισμού κυλίνδρων που διαμορφώνει με ευκολία μεταλλικά φύλλα σε ακριβή και ομοιόμορφα προφίλ οροφής.Οι αυτοματοποιημένες λειτουργίες του εξασφαλίζουν συνεπή και ακριβή αποτελέσματα, βελτιστοποιώντας την αποδοτικότητα της παραγωγής και μειώνοντας το κόστος εργασίας.την εξυπηρέτηση διαφόρων αναγκών κατασκευής και προδιαγραφών έργουΗ υψηλής ακρίβειας μηχανική και τα προηγμένα συστήματα ελέγχου του καθιστούν απαραίτητο εργαλείο για τους κατασκευαστές που επιδιώκουν να παρέχουν αξιόπιστες και ανθεκτικές μεταλλικές στέγες για εμπορικά, βιομηχανικά,και κατοικίες.
Τι είναι η μεταλλική οροφή;
Τα μεταλλικά καταστρώματα στέγης είναι διαθέσιμα σε διάφορους τύπους, συμπεριλαμβανομένων στενών πλευρών, ενδιάμεσων πλευρών, ευρείων πλευρών και βαθών πλευρών,και χρησιμοποιούνται για την υποστήριξη της μόνωσης ή του ελαφρού σκυροδέματος και της αδιάβροχης μεμβράνης της οροφήςΤο μεταλλικό μας κατάστρωμα χρησιμοποιείται ως θεμέλιο για επίπεδα συστήματα στέγης από χάλυβα, κεραυνοειδείς και τόξους λόγω της υψηλής αναλογίας αντοχής προς βάρος της αναλογίας χάλυβα.Τα προϊόντα οροφής από μέταλλο λειτουργούν μόνο για τη μεταφορά οριζόντιων και κατακόρυφων φορτίων στο πλαίσιο του κτιρίουΟι μεταλλικές αυτές οροφές μπορούν να αφεθούν εκτεθειμένες για ανοικτά σχέδια οροφής ή να κατασκευαστούν με πρόσθετες ακουστικές διατριβές.τα μεταλλικά καταστρώματα στέφων είναι γνωστό ότι παρέχουν μια στερεή επιφάνεια εργασίας για την εγκατάσταση μόνωσης, ανθεκτικά και τα υλικά στέγης.

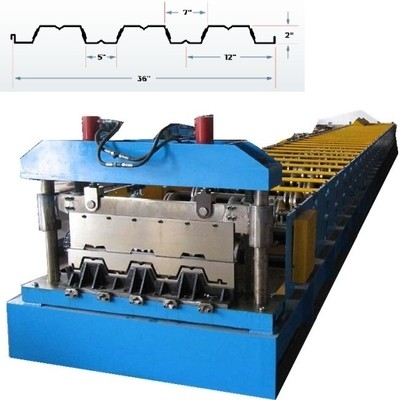

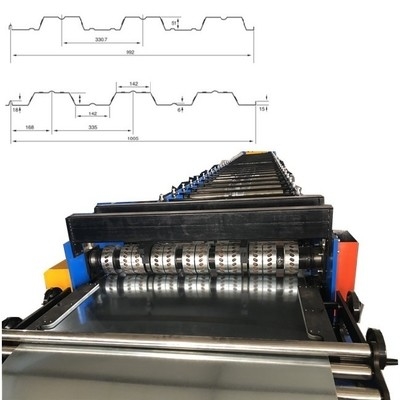

HΕδώ είναι το προφίλ σχεδιασμού για αναφορά:

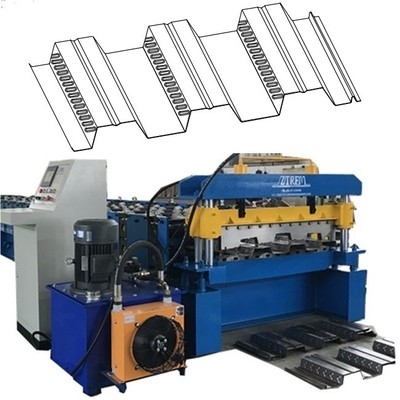

Τελικά προϊόντα από μηχανή σχηματισμού δαπέδων με μεταλλικό πάτωμα:

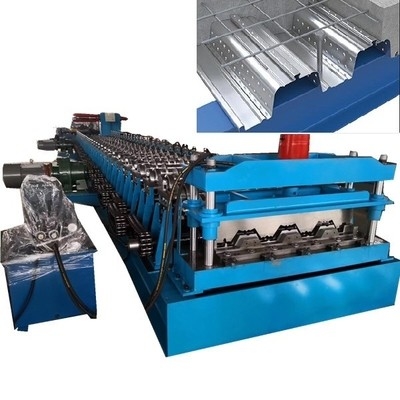

Μηχανή σχηματισμού πάτωμα μεταλλικό κατάστρωμα

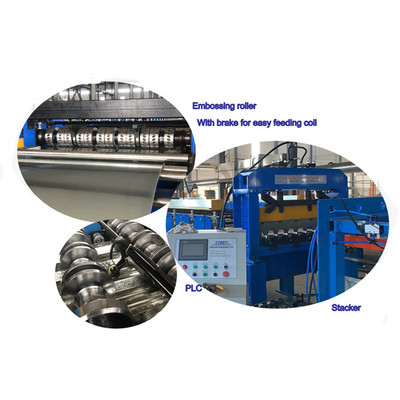

Πλεονέκτημα της μηχανής σχηματισμού πάτωμα μεταλλικού καταστρώματος:
1.Αποδεχτείτε 85-95mm στερεό άξονα και σχήμα H χάλυβα ως κάτω πλαίσιο, έτσι ώστε το μηχάνημα μπορεί να αντέξει μακροχρόνια παραγωγή χωρίς παραμόρφωση του μηχανήματος, εξασφαλίζοντας έτσι μακροχρόνια ζωή χρήσης του μηχανήματος.Για τους κυλίνδρους ανάγλυψης μετάλλωνΧρησιμοποιούμε τον ισχυρό άξονα διαμέτρου 120 mm, εν τω μεταξύ με το σχεδιασμό του βασικού σημείου.
2Οι κυλίνδροι επεξεργάζονται από μηχανήματα CNC για να εξασφαλιστεί η ακρίβεια των κυλίνδρων και, ως εκ τούτου, η ακρίβεια του τελικού κατάστρωμα.Σχεδιάζουμε με το σύστημα φρένων και μετά μπορείτε να τροφοδοτήσετε το σπείρωμα εύκολα και να βεβαιωθείτε ότι η ανάγλυφη είναι ωραία η ακριβής.
3Το πλαίσιο της λεπίδας μας είναι ανθεκτικό στο άγχος για να διασφαλιστεί ότι δεν παραμορφώνεται κατά τη διάρκεια της μακροχρόνιας παραγωγής και καθιστά το τελικό προϊόν ομαλό.
4Τα ατσάλινα κατάστρωμα είναι επίπεδα, υψηλής ακρίβειας εντός 1 mm και το αποτελεσματικό πλάτος ελέγχεται εντός 5 mm. Κατά την κοπή θα υπάρξει κάποια σπατάλη σπείρας.
5Χρησιμοποιήστε λειτουργικό σύστημα Mitsubishi ή Siemens με σταθερή απόδοση, απλή λειτουργία, εφόσον το μήκος και η ποσότητα εισόδου παράγονται αυτόματα από το μηχάνημα,και η ανοχή μήκους κοπής είναι εντός ± 2 mm
6Η ταχύτητα σχηματισμού μπορεί να φτάσει τα 8-12 μέτρα το λεπτό.
7Το μηχάνημα ζυγίζει περίπου 15-18 τόνους.
8Οι δύο κάτω λεπίδες είναι οι ίδιες με την έκδοση, και η κορυφή έχει πολλά πριόνια για να διασφαλιστεί ότι η κοπή δεν παραμορφώνεται,Αλλά θα υπάρχει μια μικρή ποσότητα αποβλήτων..
9Σε συνδυασμό με το τμήμα διαδρόμου του τέλους του ματιού, είναι πιο σταθερό από τη δομή της στήλης καθοδήγησης
10.Υπάρχει μια συσκευή ταχυτήτων στο πλάι, με αριστερή και δεξιά ένταση, για να αποφευχθεί η χαλάρωση της αλυσίδας λόγω μακροχρόνιας χρήσης
11Το μηχάνημα είναι εξοπλισμένο με μια συσκευή συμπλέγματος για να αποφευχθεί η υπερβολική ταχύτητα της κύριας ισχύος του άξονα στην πύλη τροφοδοσίας, αλλά οι πίσω τροχοί έχουν αντίσταση και προκαλούν το υλικό να είναι άνιση

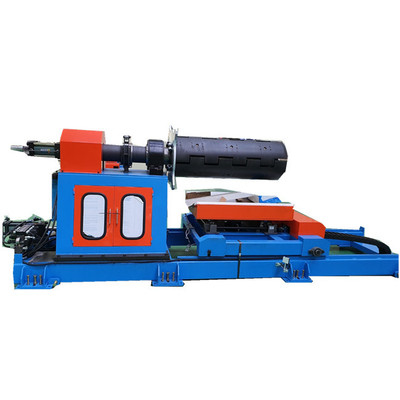

Αποσυσκευαστής
| Τύπος |
Τύπος χειροκίνητος (πρότυπο) |
Υδραυλικός τύπος(επιλογή) |
| Φωτογραφία |
|
|
| Διάμετρο |
1250 χιλιοστά |
1500 χιλιοστά |
| Δυναμικότητα |
Μέγιστο 5 τόνους |
Από 5 έως 15 τόνους |
| Εσωτερική διάμετρος |
φ508-610mm |
φ508-610mm |
| Εξωτερική διάμετρος |
φ1500mm |
φ1800 mm |
σχηματισμός κυλίδων
| Άρθρο |
Λεπτομέρειες παραμέτρων |
| Υλικό μεταποίησης |
ΓΓΠ και ΓΠΓΠ |
| Δάχος υλικού |
0.25-0.8mm |
| Κεφάλαιο 3 |
Ατσάλι 360 # H, Υιοθετήστε διάγωνη συγκόλληση γραμμής, μέτρηση με όργανο ισοπέδωσης για να βεβαιωθείτε ότι το τελικό πλαίσιο είναι υψηλής ακρίβειας |
| Πίνακας πλάτους μηχανής |
| Τύπος πλάκας |
Τύπος πυλώνα (επιλογή) |
| |
|
| Μονάδα: |
Μοντέλο: |
| Ζωγραφική: κανονική ζωγραφική |
Ζωγραφική: Χρωματισμός |
|
| Σταθμοί σχηματισμού |
20-38 σταθμοί (σύμφωνα με τα προφίλ) |
| Μηχανές κυλίνδρων |
Υψηλής ποιότητας σφυρηλατημένο χάλυβα αριθ. 45, χρωματοποιημένο με πάχος 0,05 mm
Τρόπος επεξεργασίας: κόψιμο - τρυπεία - CNC κοπής - σβήσιμο - CNC κοπής - χρωματισμός |
| Άξονας μηχανής |
φ80-90 mm χάλυβα υψηλής προστασίας αριθ. 45 μετά την επεξεργασία, |
| Μηχανικοί διασταυρωτές |
Τεχνικές συσκευές για την επεξεργασία ηλεκτρικών συλλεκτών |
| Λεκάνια μηχανών |
Κίνα Χαέρμπιν ή SKF διεθνές ρουλέν (επιλογή) |
| Σύστημα οδήγησης |
2 ίντσες αλυσίδα ή κιβώτιο ταχυτήτων (προαιρετική επιλογή) |
| Δύναμη μηχανής |
15kw-22kw ((σύμφωνα με τα προφίλ) |
| Ταχύτητα λειτουργίας της μηχανής |
8-12m/min ή 10-30m/min (επιλογή) |
| Τύπος ρύθμισης μηχανής |
Μετά την εγκατάσταση του μηχανήματος, θα το δοκιμάσουμε εμείς οι ίδιοι, συγκρίνετε με το σχέδιο προφίλ, η διαφορά ελέγχεται σε 0.5mm |
Κόψιμο
| Τύπος |
Τύπος συρόμενων ρουλεμάν |
| Υλικό λεπίδας |
Σβήσιμο και άλεση Cr12mov |
| Επεξεργασία πλαισίων |
Το σύνολο του κατώτατου πλαισίου είναι άλεσης για υψηλή ακρίβεια |
| Επεξεργασία λεπίδων |
Τρίψιμο ηλεκτροδίου, αλλά η άνω γωνία δεν μπορεί να είναι ευθεία. |
| Εργασία |
Υδραυλικός τύπος |
Στάκερ
| Τύπος |
Εγχειρίδιο |
Αυτοκίνητο(επιλογή) |
| Διάρκεια |
1.5m-2m |
6 μέτρα ή 12 μέτρα |
ΠΛΚ
| Κύριο στοιχείο |
Λεπτομέρειες παραμέτρων |
| ΠΛΚ |
Δέλτα (standard) ή σύμφωνα με το αίτημά σας |
| Μετατροπέας |
Κίνα μάρκα (standard) ή σύμφωνα με το αίτημά σας |
| Εικόνα αφής |
Mcgs (standard) ή σύμφωνα με το αίτημά σας |
| Κωδικοποιητής |
Κίνα μάρκα (standard) ή σύμφωνα με το αίτημά σας |
| Η τάση/HZ/Φάση |
380v/50-60hz/3 φάση |
Υδραυλική αντλία:
| Κύριο στοιχείο |
Λεπτομέρειες παραμέτρων |
| Μηχανή |
3kw Κίνα μάρκα ή σύμφωνα με το αίτημά σας |
| Αντλία |
Κίνα μάρκα ή σύμφωνα με το αίτημά σας |
| Σωληνωτή βαλβίδα |
Κίνα μάρκα ή σύμφωνα με το αίτημά σας |
| Σύστημα ψύξης |
Φανατικός ψύκτης |
