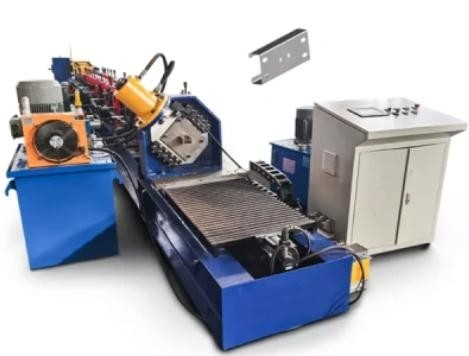

Πλήρως αυτόματο C / Z Purlin Roll Former με ρυθμιζόμενο ρόλο

Πλήρως αυτόματο C/Z Purlin Roll πρώην NLT350

Το NLT350 CZ, το νέο μοντέλο μηχανής CZ που σπρώχνει τα όρια της παραγωγής.το μηχάνημα αυτό είναι ικανό να παράγει προφίλ CZ με πλάτος έως 350 mm και πάχος έως 3 mm.5mm, καθιστώντας την την τέλεια επιλογή για τους πελάτες υψηλής κατηγορίας που αναζητούν μεγαλύτερα μεγέθη.

Το μηχάνημα NLT350 CZ διαθέτει σύστημα μετάδοσης αλυσίδας διπλής σειράς, εξασφαλίζοντας υψηλή σταθερότητα και ακρίβεια κατά τη λειτουργία.Τα κανάλια Β και D συνδέονται επίσης με πλακέτες ενίσχυσης για πρόσθετη υποστήριξη, παρέχοντας ανώτερη αντοχή και σταθερότητα.

Το μηχάνημα αυτό είναι εξοπλισμένο με 12 σειρές μονάδων ανταλλαγής CZ, που επιτρέπουν την εύκολη και γρήγορη αλλαγή μεγέθους χωρίς την ανάγκη για σύνθετες ρυθμίσεις.Το κανάλι Β σχηματίζεται με το χύτεμα με τη βοήθεια κυλίνδρων, διασφαλίζοντας μια ομαλή και αποτελεσματική διαδικασία παραγωγής.

Στην πρώτη γραμμή της καινοτομίας, το μηχάνημα NLT350 CZ purlin είναι τυποποιημένο με ατελείωτη τεχνολογία μετατροπής και διάφορα μοντέλα, συμπεριλαμβανομένης της έκδοσης κινητήρα, έκδοσης κινητήρα σερβοκινητήρα και πολλά άλλα.Αυτό το μηχάνημα είναι σίγουρο ότι θα ξεπεράσει τις προσδοκίες σας και να ανταποκριθεί σε όλες τις απαιτήσεις παραγωγής σας σε διαφορετικές συνθήκες.

Εδώ.είναιΠροφίλ για αναφορά:

Σχέδιο διάταξης

Χάρτης ροής: Αποσύνδεση ∆ συσκευή ισοπέδωσης ∆ προ- τρύπησης και προ- κοπής ∆ μέρη σχηματισμού κυλίνδρων ∆ στοίβλος

Πλήρως αυτόματο C/Z Purlin Roll πρώην NLT350

Τα πλεονεκτήματα της μηχανής CZ purlin AUTOMATIC τύπου αλλαγής μεγέθους είναι τα ακόλουθα:

1.Παρασκευάστε διαφορετικά μεγέθη σιδηροτροχιάς (C80-350/ Z120-350) χωρίς να αλλάζετε τους κυλίνδρους ή τους διασταυρωτές.

2-Δεν χρειάζεται να αλλάξεις το κοπτήρα για διαφορετικό μέγεθος.

3.Εύκολη λειτουργία, χαμηλό κόστος συντήρησης

4.Απεριόριστο μέγεθος (κάθε μέγεθος εντός της εμβέλειας της μηχανής), βοηθά στην εξοικονόμηση υλικού

5Προαιρετική τρύπα τρύπησης σε οποιαδήποτε θέση της πλευράς του ιστού και της πλευράς της φλάντζας

Κύρια συστατικά:

1Υδραυλικός αποσύρτης

Τύπος αποσύνδεσης: αυτόματη δέσμευση και χαλάρωση

Δυνατότητα βάρους: 6 τόνους

2Συσκευή τροφοδοσίας και ισοπέδωσης:

Χρησιμοποιείται για την επιπλασία του υλικού πριν από την τροφοδοσία στο μηχάνημα σχηματισμού κυλίνδρων.

3.Προπροσωπική συσκευή τρύπησης

Ποντσάρισμα σε επίπεδο φύλλο.

Ποσότητα και μέγεθος τρύπησης ιστού: σύμφωνα με τις απαιτήσεις του πελάτη

Ποσότητα και μέγεθος τρύπησης φλάντζης: σύμφωνα με τις απαιτήσεις του πελάτη

Η μπαρ και το πετράδι μπορούν να αλλάξουν εύκολα.

4Προεπεξεργαστική συσκευή

Συνήθιζε να κόβει πρώτες ύλες πριν από το σχηματισμό ρολ.

5- Πρώτος κύκλος.

Τύπος κίνησης: Με κιβώτια ταχυτήτων

Μέγιστη ταχύτητα σχηματισμού: 30m/min

Ρολάρι: Περίπου 21 ομάδες ρολάρι

Υλικό κυλίνδρου είναι χάλυβας Cr12;

Διάμετρος κυλίνδρου κάτω είναι περίπου 360 mm

Άξονας: Οι άξονες των κυλίνδρων στρογγυλοποιούνται από μηχανή τριβής δύο φορές για να εξασφαλιστεί η ακρίβεια του τελικού προϊόντος.

Υλικό κύριο άξονα: 40Cr

Αλλακτικά μεγέθη: πλήρως αυτόματο

Υιοθετήστε γρήγορο σύστημα ανταλλαγής C/Z

Γρήγορη εναλλαγή C/Z μόνο με 3 βήματα, σε 5-15 λεπτά.

6.Υδραυλική κοπή

Υιοθετήστε το καινοτόμο σύστημα κοπής μας, CZ ενσωματωμένο & ρυθμιζόμενο καλούπι κοπής δεν χρειάζεται να αντικαταστήσει το καλούπι κοπής όταν τα μεγέθη purlin αλλάζουν.

7.Σύστημα ελέγχου PLC

Ελέγξτε την ποσότητα και το μήκος τρύπησης και το μήκος κοπής αυτόματα

Η μηχανή θα σταματήσει ενώ είναι τρύπηση και κοπή

Αυτόματη μέτρηση μήκους και μέτρηση ποσότητας (ακριβότητα +-3 mm)

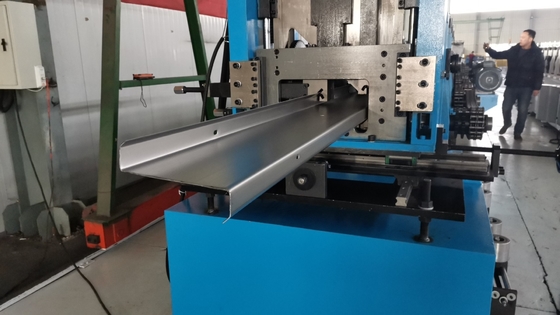

Εφέ προφίλ:
