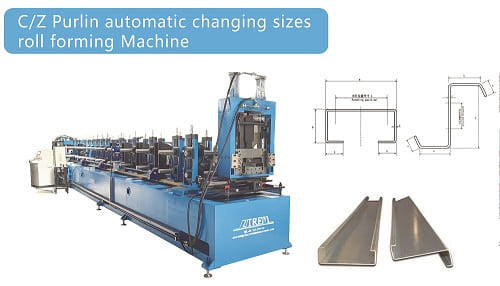

Μηχανή σχηματισμού C&Z Purlin
CZ Purlin Roll Forming Machine,C & Z Roll Forming Machine για το κανονικό μέγεθος C80-300MM, Z 100-300MM, πάχος πρώτης ύλης1,5-3,0mm, με τρεις συσκευές τρύπωσης, δύο συσκευές για τρύπηση του κάτω,Μια συσκευή για να χτυπήσει το πλάι..
Το εργοστάσιο μηχανών ZTRFM κάνει επίσης μηχανή σχηματισμού κυλίνδρων C, δηλαδή η μηχανή σχηματισμού κάνει μόνο το μέγεθος σχήματος C από 3 ίντσες έως 12 ίντσες για παράδειγμα. ή μηχανή σχηματισμού CU ή μηχανή σχηματισμού CG,με τρύπα ή χωρίς τρύπα, παρακαλώ πείτε μας την απαίτηση σας, θα σχεδιάσουμε τα απαιτούμενα ρολό σχηματισμού μηχανές.
Αυτό το CZ purlin σχηματισμού μηχανήματα περιλαμβάνουν 3 τόνων χειροκίνητο decoiler, σχηματισμό σύστημα με προαιρετική συσκευή τρύπα τρύπα, συσκευή μετά το κόψιμο, τρέξει έξω πίνακα, σύστημα ελέγχου PLC, τρέξει έξω πίνακα
μεταξύ C και Z, ρυθμίστε μερικούς ανώτερους στρώσεις κυλίνδρους με χαμηλότερους κυλίνδρους με χειροκίνητο τροχό περιστροφή 180 μοίρες.
Για διαφορετικό μέγεθος, μετακινήστε όλο το ρόλο της γραμμής με τον έλεγχο του κάτω πιεστή, εύκολο και εξοικονομώντας χρόνο.

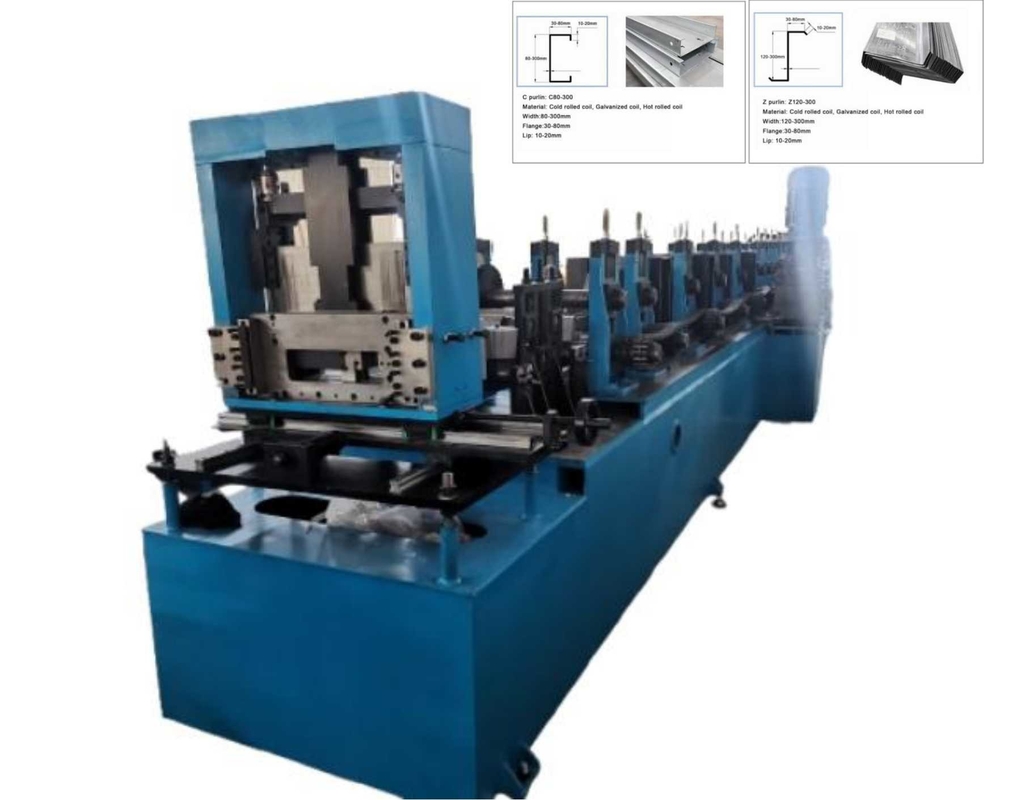

Εδώ.είναιΠροφίλ για αναφορά:
Διαμόρφωση της ΚΣ

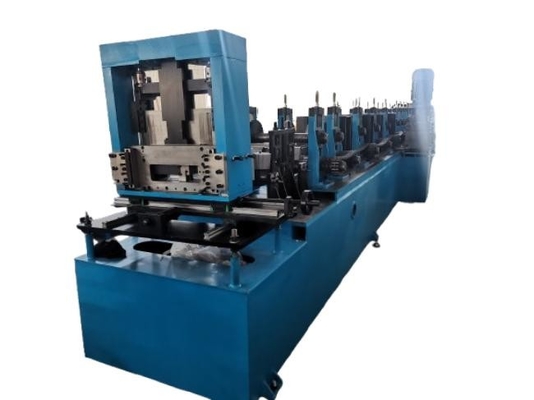

Μηχανή σχηματισμού C&Z Purlin
Πλεονέκτημα των μηχανών μας:
1. Το μικρό μέγεθος λιγότερο από 120mm του Z purlin που κατασκευάζεται από ειδικό σχεδιασμό, πολύ ίσιο και όχι στρεβλωμένο.
2Χρησιμοποιείται στερεός άξονας 75 mm και χρησιμοποιείται το χάλυβα σχήματος H ως πλαίσιο βάσης, έτσι ώστε το μηχάνημα να μπορεί να αντέξει μακροχρόνια παραγωγή χωρίς παραμόρφωση του μηχανήματος,Έτσι εξασφαλίζοντας μακροπρόθεσμη παραγωγή ποιοτικών λευκών λευκών ;
3Οι κυλίνδροι είναι από υλικό GCR15 και επεξεργάζονται από μηχανήματα CNC για να διασφαλιστεί η ακρίβεια των κυλίνδρων και, ως εκ τούτου, η ακρίβεια της τελικής γραμμής.
4Τα τετράγωνα μας είναι ελαφρυντικά για να διασφαλιστεί ότι δεν παραμορφώνονται κατά τη διάρκεια της μακροχρόνιας διαδικασίας παραγωγής, καθιστώντας το σκελετό ομαλό.
5Χρησιμοποιήστε λειτουργικό σύστημα Mitsubishi ή Siemens με σταθερή απόδοση, απλή λειτουργία
6. η ταχύτητα σχηματισμού μπορεί να φτάσει τα 10-15 μέτρα ανά λεπτό
7Το τζάμι με τη μηχανή τρύπησης ζυγίζει περίπου 9 τόνους.
Προδιαγραφές
Τεχνικές λεπτομέρειες
| Προδιαγραφές μηχανής |
| Βάρος |
Περίπου 9000 κιλά. |
| Μέγεθος |
Περίπου 10m x 1,4m x 1,8m (μήκος x πλάτος x ύψος) |
| Χρώμα |
Κύριο χρώμα: μπλε |
| Χρώμα προειδοποίησης: κίτρινο |
| Κατάλληλη πρώτη ύλη |
| Υλικό |
Τσιμεντωμένα τυλιγμένα από χάλυβα |
| Δάχος |
10,5-3,0 mm |
| Διάμετρος σπείρας |
Σύμφωνα με το μέγεθος των προϊόντων |
| Δυνατότητα απόδοσης |
235Mpa |
| Βασικές τεχνικές παραμέτρους |
| Ποσότητα σταθμών σχηματισμού κυλίνδρων |
14-16 |
| Διάμετρος άξονα σχηματισμού κυλίνδρων |
75 χιλιοστά |
| Ταχύτητα σχηματισμού κυλίνδρων |
10-15m/min |
| Ταχύτητα παραγωγής |
4-6m/min |
| Υλικό σχηματισμού κυλίνδρων |
Χάλυβας τύπου Gcr15, με επεξεργασία σβήσματος |
| Υλικό κοπής |
Χάλυβας CR12, με κατεργασία με σβήσιμο |
| Σύστημα ελέγχου |
ΠΛΚ και μετατροπέας |
| Απαιτούμενη ηλεκτρική ενέργεια |
Κύρια ισχύς κινητήρα: 15kw |
| Δύναμη κινητήρα υδραυλικής μονάδας: 5,5 kW |
| Ηλεκτρική τάση |
Σύμφωνα με τις απαιτήσεις των πελατών |
Εφαρμογή
Τα purlins είναι αρκετά δημοφιλή στις μέρες μας και είναι διαθέσιμα σε διαφορετικά σχήματα και μεγέθη, τα πιο συχνά χρησιμοποιούνται ως purlins C και purlins Z.
Το εργοστάσιο μηχανημάτων της JSR κατασκευάζει την μηχανή σχηματισμού Purlin, η οποία μπορεί να παράγει και C και Z στο ίδιο μηχάνημα, αλλάζει μόνο μια ώρα για να αλλάξει μεταξύ C και Z.
Εξάλλου, η μηχανή Purlin μπορεί να παράγει μεγέθη μεταξύ 100-300 με εύκολη ρύθμιση, η οποία διαρκεί μόνο δέκα λεπτά.
Σημαντικό, η μηχανή μας purlin μπορεί να σχεδιάσει με συσκευή τρύπησης με τη λειτουργία τρύπες τρύπησης στο purlin για βίδες κατά την εγκατάσταση.
Λειτουργεί εύκολα, λειτουργεί αυτόματα με έλεγχο PLC.
Αποσυσκευαστής- σχηματισμός- τριβή ∙ κόψιμο ∙ εξάντληση
