Αυτοματοποιημένη Πολυδιάστατη Παραγωγή Cz Purlin Μηχανή υψηλή απόδοση

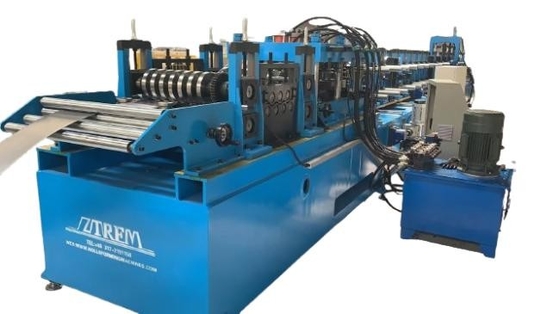

Αυτόματη μηχανή σχηματισμού κυλίνδρων C/Z Purlin

Η μηχανή μας C / Z purlin που κινούνται από κιβώτια ταχυτήτων, αποτελείται από decoiler, τροφοδοσία και εξομάλυνση συσκευή, σύστημα τρύπησης, προ-κοπή, σύστημα σχηματισμού κυλίνδρων, υδραυλική κοπή πόστα, τρέχει έξω πίνακα,υδραυλικός σταθμός και σύστημα ελέγχου (PLC)Το ειδικό χαρακτηριστικό του: Συνδυάζεται με οδηγό στρώματος για να κάνει το μηχάνημα να αλλάζει το μέγεθος του ιστού εύκολα και ομαλά, παράγει πρότυπα προϊόντα με αντοχή απόδοσης έως 550Mpa,Μεγάλη γραμμή παραγωγής,χωρίς ανοιχτό στόμα στα τελικά προϊόντα, C / Z ανταλλαγή μόνο με 3 βήματα και μέσα σε 5-15mins, αλλάζοντας το μέγεθος πλήρως αυτόματα.η οποία έχει σημαντικά βελτιωμένη αποδοτικότητα παραγωγής και είναι κατάλληλη για τρέχουσα παραγωγήΤο μηχάνημα αυτό είναι εύκολο στη λειτουργία και λειτουργεί σταθερά με καλή ακρίβεια.που χρησιμοποιείται ευρέως και θα είναι το πιο δημοφιλές μοντέλο στο εγγύς μέλλον.

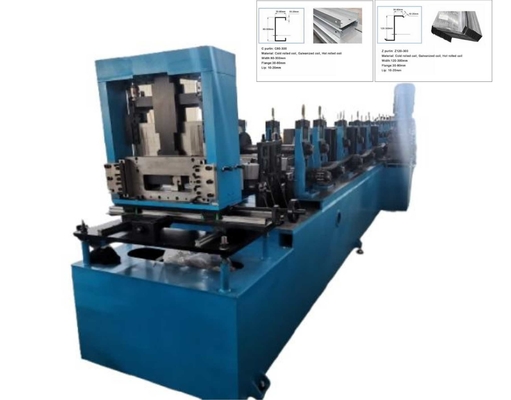

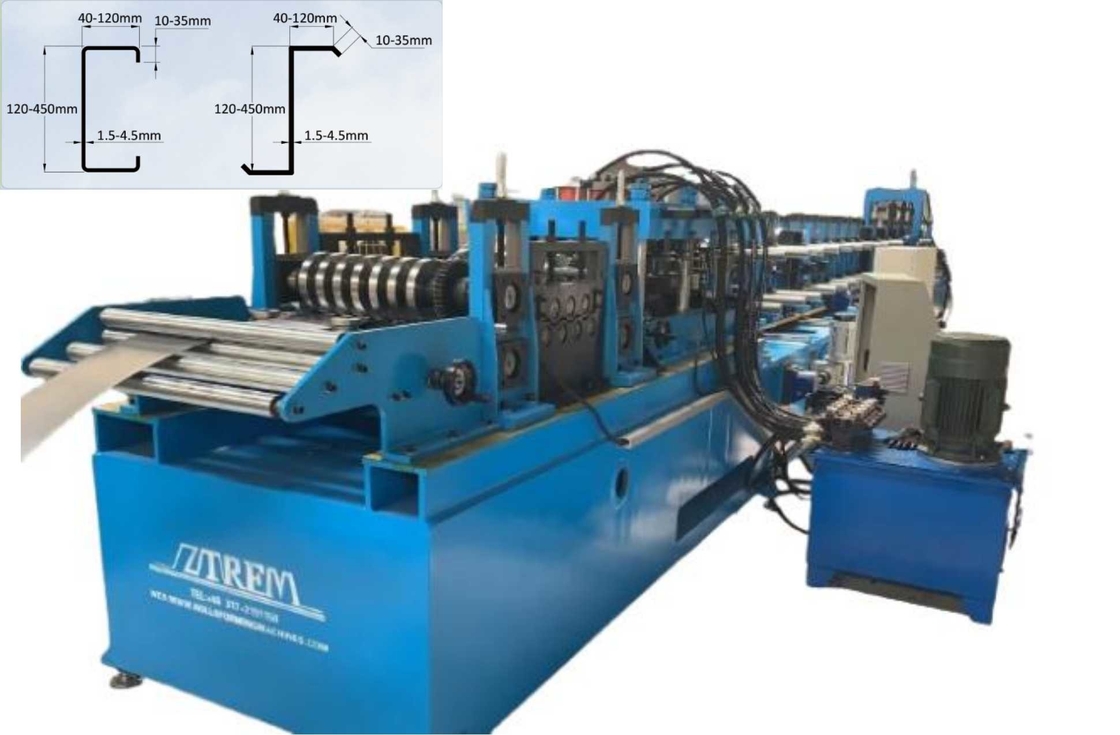

Εδώ.είναιΠροφίλ για αναφορά:

Διαμόρφωση της ΚΣ

Διάγραμμα ροής: Αποσύνδεση ∆ιαχείλιση ∆ιαχείλιση ∆ιαχείλιση ∆ιαχείλιση ∆ιαχείλιση ∆ιαχείλιση ∆ιαχείλιση ∆ιαχείλιση ∆ιαχείλιση ∆ιαχείλιση

Αυτόματη μηχανή σχηματισμού κυλίνδρων C/Z Purlin

Κύρια συστατικά:

1Υδραυλικός αποσύρτης

Τύπος αποσύνδεσης: αυτόματη δέσμευση και χαλάρωση

Δυνατότητα βάρους: 10 τόνους

2Συσκευή τροφοδοσίας και ισοπέδωσης: Χρησιμοποιείται για την επιφάνεια του υλικού πριν από την τροφοδοσία στο μηχάνημα σχηματισμού κυλίνδρων.

3- Πρώτος κύκλος.

Τύπος κίνησης: Με κιβώτια ταχυτήτων

Ταχύτητα σχηματισμού: 0-30m/min

Εργασιακή ταχύτητα: 12-18m/min

Ρολ: Περίπου 24 ομάδες ρολ

Υλικό κυλίνδρου είναι χάλυβας Cr12;

Αξοός: Οι άξονες των κυλίνδρων στρογγυλοποιούνται από μηχανή τριβής δύο φορές για να εξασφαλιστεί η ακρίβεια του τελικού προϊόντος.

Αλλαγή μεγεθών: Πλήρως αυτόματη με έλεγχο από PLC

Υιοθετήστε γρήγορο σύστημα ανταλλαγής C/Z

Γρήγορη εναλλαγή C/Z μόνο με 3 βήματα, σε 5-15 λεπτά.

4.Τοποθέτηση μετά τη διάτρηση

Ποντσάρισμα σε σχοινί C ή Z. Ελεγχόμενος από PLC αριθμός και οριζόντια θέση της τρύπας.

Τύπος τρύπησης: Υδραυλική τρύπηση

Η μπαρ και το πετράδι μπορούν να αλλάξουν εύκολα.

5.Υδραυλική κοπή

Υιοθετήστε το καινοτόμο σύστημα κοπής μας, CZ ενσωματωμένο & ρυθμιζόμενο καλούπι κοπής δεν χρειάζεται να αντικαταστήσει το καλούπι κοπής όταν τα μεγέθη purlin αλλάζουν

6.Προϊόν Support Frame 1 σύνολο

7Σύστημα ελέγχου PLC

Ελέγξτε την ποσότητα και το μήκος τρύπησης και το μήκος κοπής αυτόματα

Η μηχανή θα σταματήσει ενώ είναι τρύπηση και κοπή

Αυτόματη μέτρηση μήκους και μέτρηση ποσότητας (ακριβότητα +-3 mm)
