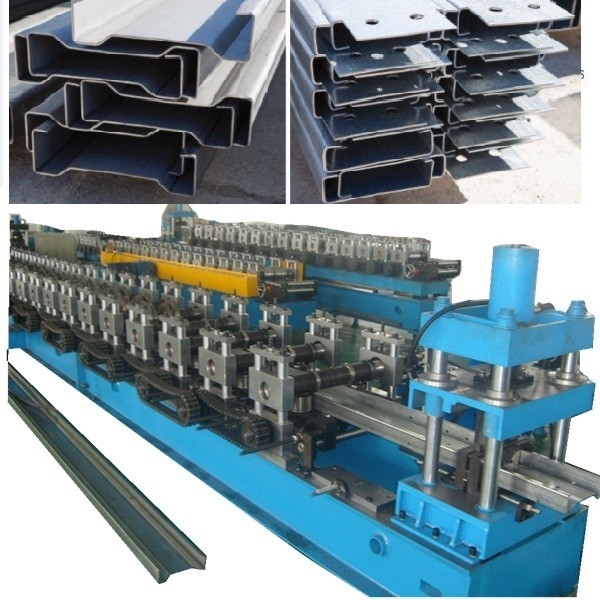

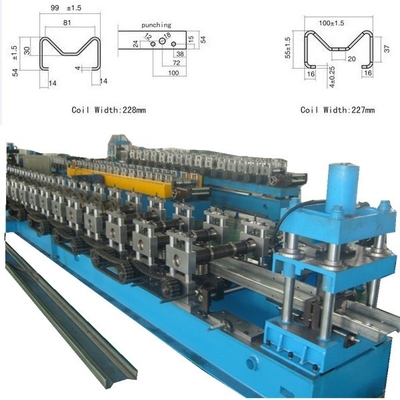

Μηχανή σχηματισμού κυλίνδρων Sigma Purlin για δομές Strucad και Tekla

SιγμήΠούρλινSΥστεμΜηχανή σχηματισμού κυλίνδρων

Προσφέρει λύσεις από 120 mm έως 400 mm με μετρήσεις από 1,2 mm έως 3,2 mm, όλες πλήρως υποστηριζόμενες από τα πακέτα λεπτομερειών Strucad και Tekla Structures, τα οποία παράγουν επίσης

Τα δεδομένα κάμερας μειώνουν τον κίνδυνο πιθανών σφαλμάτων και εξαλείφουν την ανάγκη δημιουργίας σχεδίων που απαιτεί πολύ χρόνο.

Το νέο μας Sigma Beam Purlin παράγει εξαιρετική αντοχή προς βελτιώσεις του λόγου βάρους, για να μην αναφέρουμε τη μείωση των απαιτήσεων εξαρτημάτων σε κοινά κριτήρια σχεδιασμού,εξοικονόμηση του πρόσθετου κόστους των εξαρτημάτων και του χρόνου εγκατάστασης επί τόπουΤο προϊόν αυτό έχει λανσαριστεί χρησιμοποιώντας υλικό S450 αντί του υφιστάμενου βιομηχανικού προτύπου S390,και το Sigma Beam Purlin που χρησιμοποιείται με το πρότυπο φάσμα μας των τμημάτων C ως πλευρικές ράγες προσφέρει πρακτικές, ευέλικτες και οικονομικές λύσεις για όλες τις ανάγκες σας.

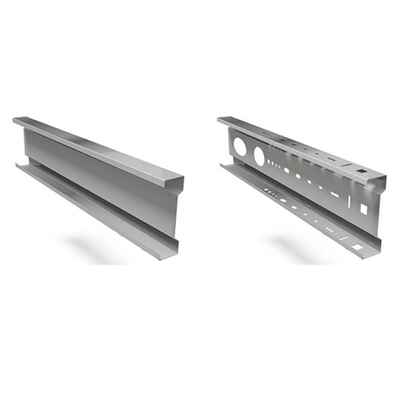

Ποικιλία προϊόντων

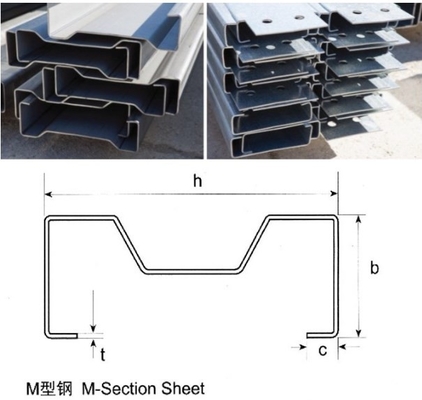

Εδώ.είναιΠροφίλ για αναφορά:

Το σύστημα έχει σχεδιαστεί κυρίως για χρήση, στις στέγες, ως δευτερεύουσα στήριξη φύλλων.Τα τμήματα Sigma κατασκευάζονται με κρύο κύκλο που σχηματίζει προθερμό βουτηγμένο καλυμμένο χάλυβα, κλάσης S450, με ελάχιστη τάση απόδοσης 450N/mm2 Οι ιδιότητες του τμήματος υπολογίστηκαν σύμφωνα με τον Ευρωκώδικα 3, BS EN 1993-1-3:2006Ο υπολογισμός των τελικών φορτίων και των αποπροσανατολισμών εργασίας βασίζεται στα αποτελέσματα δοκιμών πλήρους κλίμακας και ανάλυσης πεπερασμένων στοιχείων.Η άνω φλάντσα του στύλου πρέπει να έχει επαρκή συγκράτηση που παρέχεται από ανθεκτικό χαλύβδινο φύλλο (ή παρόμοιο) το οποίο στερεώνεται απευθείας στην άνω φλάντσαΟ χάλυβας έχει εξωτερική γαλβανισμένη επικάλυψη Z275, που παρέχει περίπου πάχος επικάλυψης 20 μm κάθε πλευράς.

Συγκρότηση μανίκας και λεπτομέρειες για το μανίκι

Τα μανίκια απαιτούνται για να παρέχουν διαρθρωτική συνέχεια του τμήματος του σκελετού σε όλη τη στήριξη της ράβδου.Το πάχος του μανίκου εξαρτάται από το πάχος του σκελετού - βλ. πίνακα.

Το πιο αποδοτικό από άποψη κόστους σύστημα, όσον αφορά το περιεχόμενο του υλικού και τον αριθμό των στοιχείων που πρέπει να ανεγερθούν, είναι το σύστημα διπλής διάστασης.

Λεπτομέρειες

Τυποποιημένες διαστάσεις μανίκων

Σημείωση: Όταν δεν παρέχονται τυποποιημένες σφραγίδες Albion,να φροντίζουν να εξασφαλίζεται επαρκής διαχωρισμός από το κάτω μέρος του σκελετού μέχρι την κορυφή της ράβδου για την εγκατάσταση του μανίκου.

Σημαντικές γεωτρήσεις Sigma

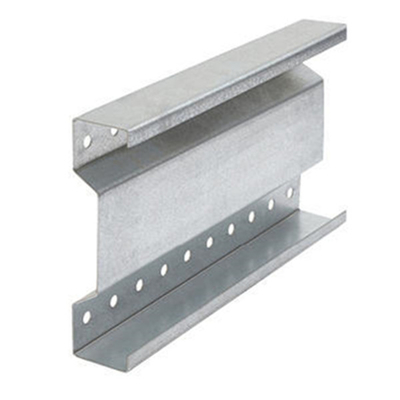

Οι τυποποιημένες τρυπήσεις παρουσιάζονται παρακάτω για την σειρά sigma purlin. Οι τρύπες σύνδεσης με διάμετρο 14 mm, για να ταιριάζουν με τις βίδες M12, χρησιμοποιούνται για τις σειρές sigma 200, 225 και 240, ενώ οι 18 mm

Για τις βίδες M16 χρησιμοποιούνται οι βίδες 265 και 300 sigma.8Οι τρύπες για τη σταθεροποίηση ταχύτητας, όπου απαιτείται, είναι 14 mm πλάτους * 20 mm ορθογώνια.Διάνοιγμα φλάντζης διαμέτρου 14 mm που παρέχεται εάν απαιτείταιΜέγιστο μήκος τμήματος 16 μέτρα.

SιγμήΠούρλινSΥστεμΜηχανή σχηματισμού κυλίνδρων

Συστήματα Sigma Purlin και σχεδιασμοί σύνδεσης

Το σχήμα sigma purlin παρέχει ένα αποτελεσματικό, ανθεκτικό προφίλ που ταιριάζει τόσο σε συνθήκες μικρής όσο και μεγάλης διάρκειας.Στις περισσότερες περιπτώσεις των δημοφιλών τύπων κτιρίων δεν απαιτούνται άξονες πτέρυγας (υπόλογα με τις συνθήκες άνεσης)Το πιο δημοφιλές σύστημα είναι το διπλό σχοινί.έχει αναπτυχθεί ειδικά για την ελαχιστοποίηση του αριθμού των μανδύωνΟι λεπτομέρειες του μανδύα έχουν επίσης εξεταστεί από την άποψη της απλότητας και της επανάληψης.Όλα τα μανίκια έχουν το ίδιο μήκος με τα ίδια διαμήκη διαστάσεις, η ομοιομορφία μειώνει τις πιθανότητες σφαλμάτων.

Σύστημα μόνου βυθού

Το απλούστερο από τα συστήματα σχοινιών. Χρησιμοποιείται όταν οι συνθήκες σχεδιασμού υπαγορεύουν ότι δεν μπορούν να χρησιμοποιηθούν συνδέσεις, δηλαδή σχοινιά σε βάθος ράβδου.

Σύστημα διπλής διάταξης πισινών

Χρήση με τις σειρές 200, 225 και 240.

Το πιο δημοφιλές σύστημα σιδηροτροχιάς συνδυάζει διπλά μήκη με ένα ελάχιστο αριθμό μανίκων σύνδεσης.Το σύστημα με μανδύα μπορεί να χρησιμοποιηθεί για κτίρια με δύο ή περισσότερους χώρους και συνδυάζει μια οικονομικά αποδοτική λύση με ευκολία λεπτομέρειας- Το πλάτος της αποβάθρας είναι περιορισμένο στα 8 μέτρα (μέγιστο μήκος 16 μέτρων)

Συστήματα Sigma Purlin και σχεδιασμοί σύνδεσης

Σύστημα με μανίκι με μόνο διάστημα

Ενα εναλλακτικό στο σύστημα διπλής διάστασης και κατάλληλο για όλα τα μεγέθη του κόλπου.Μπορεί να χρησιμοποιηθεί με όλα τα τμήματα Sigma.Αλλά διατηρώντας τη συνέχεια πάνω από τα σκεπάσματα.Με πρόσθετα μανίκια, όπως φαίνεται, μπορούν να υλοποιηθούν οι τελικές δυνατότητες του συστήματος διπλού μανικιού.ε. purlin σήκωσε από κάτω.

Σύστημα βαρέων τερματικών αποθηκών

Κατάλληλο για κτίρια με 5 ή περισσότερες αποβάθρες Μία διάταξη διάστασης (όλες οι ενότητες Sigma)

Ταχύτητα Φροντίδα Anti-Sag μπάρες

Οι άξονες άγκυρας αλμπιόν που σταθεροποιούν την ταχύτητα παρέχουν μια αποτελεσματική συγκράτηση στο σκελετό τόσο κατά τη διάρκεια της λειτουργίας επένδυσης όσο και υπό συνθήκες άνεσης (ανάστροφης).Το σύστημα στερέωσης κλιπ με ελατήριο κάνει την εγκατάσταση γρήγορη και εύκοληΗ ρύθμιση της ταχύτητας πρέπει να καθορίζεται όπως φαίνεται κατωτέρω.

Οι μπάρες αντι-Sag εξυπηρετούν δύο κύριους σκοπούς:

• Για να αποφεύγεται η στρέβλωση του σκελετού κατά την ανέγερση (όταν το φύλλο έχει στερεωθεί, ο σκελετός αποκτά μεγάλο βαθμό δυσκαμψίας από τη μεμβράνη της στέγης).

• Για την παροχή πλευρικής συγκράτησης στην κάτω φλάντσα υπό συνθήκες ανύψωσης.

Σημείωση:Οι λεπτομέρειες αυτές ισχύουν για τις κλίσεις των οροφών έως και 25o. Για τις κλίσεις των οροφών άνω των 25o συμβουλευτείτε το Τεχνικό Τμήμα.

Τα Speed Fix κατασκευάζονται από χαλύβδινο χαλύβδινο χαλύβδινο με πάχος 1,6 mm και κρύο σχηματισμό σε ένα τμήμα καναλιού 15 mm βάθος * 12 mm πλάτος.Κάθε άκρο είναι διαχωρισμένη για να εντοπίσει στο πρότυπο προ τρυπημένα ορθογώνια τρύπες στο μέσο διάστημα ή τρίτα σημείαΟι εναλλακτικοί δεσμοί κορυφής κατασκευάζονται από 12 mm διάμετρο, με ψευδαργύρισμα.

Στρογγυλοί σχοινίτες

Για μεγαλύτερες διαστάσεις ή βαθύτερες τομές, χρησιμοποιούνται άξονες στήριξης για τη σταθερότητα κατά τη διάρκεια της λειτουργίας επένδυσης και υπό συνθήκες αντιστροφής του ανέμου.Οι άξονες γωνίας κατασκευάζονται από 45*45*2mm προθερμάνη καλυμμένη γαλβανική γωνίαΟι τρύπες είναι διαμέτρου 14 χιλιοστών.

Ελάχιστες απαιτήσεις κατά του SAG

Τα κορυφαία δεσμά πρέπει να χρησιμοποιούνται σε όλα τα διαστήματα άνω των 4 μέτρων στις οροφές με δύο σχοινιά.

Μακρές Κατακόρυφες

Σε περίπτωση που η κλίση της οροφής υπερβαίνει τα 20 m, απαιτείται μέσο σύστημα συγκράτησης για να αντισταθεί σε φορτία προς τα κάτω.

Ελάχιστες απαιτήσεις κατά του SAG

Μονόροχες οροφές

Σε οροφές μονοπετάχτης, απαιτείται σύστημα στήριξης και δέσμης στην κορυφή, για να αντισταθεί σε φορτία προς τα κάτω από την πλαγιά

Επίπεδες οροφές

(Κλίση μικρότερη από 3o)

Για πολύ χαμηλή κλίση ή επίπεδες στέγες, οι πύλες Sigma εγκαθίστανται σε ζευγάρια,όπως φαίνεται κατωτέρω, γωνιακές στήριξεις που παρέχονται στο μέσο εύρος για εύρους άνω των 4 μέτρων και στις τρίτες θέσεις εύρους για εύρους άνω των 7 μέτρων.1m.

Καθαρότερες γωνίες και στεφάνες

Επικαιροποιήσεις

Τα Rafter Stays κατασκευάζονται από προθερμότατα βαμμένο γαλβανισμένο ήπιο χάλυβα και κρύο ρολό που σχηματίζεται σε γωνιακή διατομή 45 mm x 45 mm x 2,0 mm πάχους.

Τυπικές λεπτομέρειες

Πληροφορίες για την επιφάνεια και το ανθόρυβο

Λεπτομέρειες για το Gable Verge

Περαιτέρω εφαρμογές των δέσμων Albion Sigma

Μεζανίνες

Το προφίλ Sigma είναι ιδανικό για τη δομική υποστήριξη ελαφρών δαπέδων.
