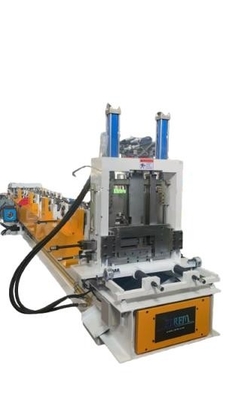

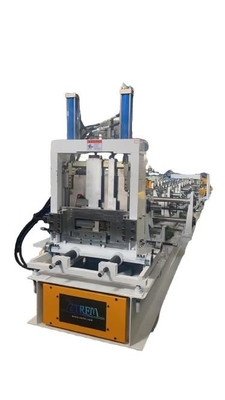

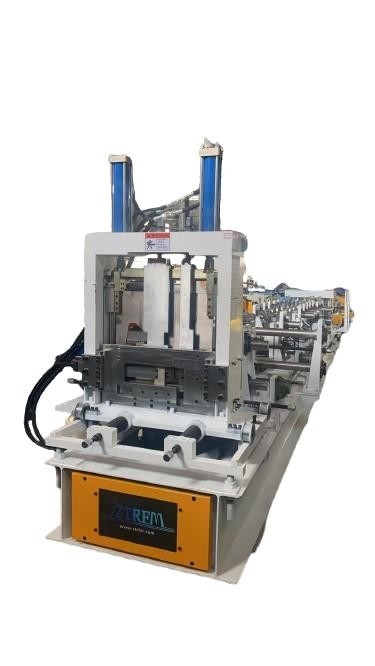

Πρότυπο εξοπλισμού: NLT-400
Εξυπνή έκδοση σεροκινητήραΣυνολική ισχύς 68 kW
Sνα κατουράς: 30 μέτρα ανά λεπτό, συνολική ταχύτητα από 12 μέτρα ανά λεπτό έως 15 μέτρα ανά λεπτό (ανάλογα με τον αριθμό των τρυπών που πραγματοποιούνται) ·
1. πλάτος C (80~350) mm, πλάτος Z (120~350mm) μπορεί να μετατραπεί ελεύθερα.
2. μικροεξόδου (8-20 mm) και μικροεξόδου ≤ 0,8 * (ύψος μέσης -20) ·
3. ύψος μέσης (30-100) mm και ύψος μέσης ≤ 0,95 * (άνοιγμα κάτω - μικρή άκρη -30),
4. ρυθμιζόμενο πάχος πλάκας t (1,0 ~ 3,5) mm·
Ακριβότητα μήκους και θέσης τρύπας ± 1 mm
Εδώ.Υπάρχουν κάποιαΠροφίλσγια αναφορά:
Διαμόρφωσηαπαιτήσεις:
1Δάχος υλικού:10,5-3,5 mm
2.Αδυναμία αποδοχής υλικού: 235/345 Mpa (αν χρησιμοποιήσετε υλικό 550 MPA το πάχος μπορείΕπικεφαλήςt περισσότερο από 3 mm)
3Μέγεθος: 100-300mm (μπορεί να ρυθμιστεί αυτόματα)
4Ταχύτητα: μέγιστη 15 m/min (εάν τρυπάνε τρύπες η ταχύτητα θα είναι 15-22 m/min)
5.C και Z σχοινιά αλλαγή με χειροκίνητο
6.Διαχειρισμένο τραπέζι λήψης
Ύδρευση
Αποσύνδεση → Τροφοδότηση υλικού στο μηχάνημα →Επεξεργασία →Τροφοδοσία →Τροφοδοσία
ΕπενδύσειςΓηλεκτρονικόΕγώ...nputDιγίταλΤεκπαίδευση+ΕηλεκτρικόΒΟδοντόδρομοςΤεκπαίδευσηRΟΛFΟργάνωσηΕΕπικοινωνία
| Κύρια συστατικά |
| Άρθρο |
Περιγραφή του στοιχείου |
Μονάδα |
Ποσότητα |
| 1 |
6 τόνων αποστροφή |
σύνολο |
1 |
| 2 |
Μηχανή σχηματισμού κύκλων |
σύνολο |
1 |
| 3 |
Ευφυές σύστημα ελέγχου |
σύνολο |
1 |
| 4 |
Υδραυλικός σταθμός |
σύνολο |
1 |
| 5 |
Παραλήφθηκε πίνακας |
σύνολο |
1 |
| 6 |
Εναλλακτικά |
σύνολο |
1 |
8 τόνων υδραυλικάαποσυσκευαστή
Δυνατότητα:6 τόνων υδραυλικά είναι προαιρετικό
Εσωτερική διάμετρος τροχιάς:450-550 χιλιοστά
πλάτος τροφοδοσίας:μέγιστο 500 mm
Δομή:Ζυγισμένα από τις χαλυβουργικές πλάκες και τις προφίλ.
Η συρρίκνωση και η επέκταση της τροχιάς είναι αυτόματη, οδηγείται από υδραυλική ενέργεια.

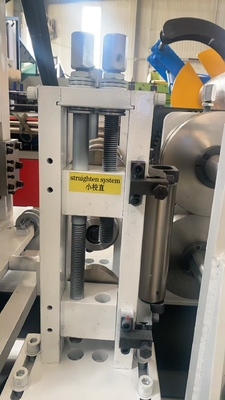

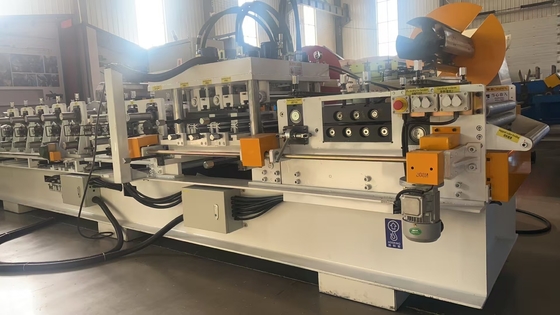

Μέρος τροφοδοσίας και ισοπέδωσης
Υπάρχει ένα ηλεκτρικό κουμπί εδώ, το οποίο μπορεί να ρυθμίσει αυτόματα το πλάτος τροφοδοσίας
Επικεφαλίδες ισοπέδωσης:3 πάνω 4 κάτω
Υλικό κυλίνδρων:Cr15
Διάμετρος κυλίνδρου:75 χιλιοστά
Ρυθμισμός πλάτους τροφοδότησης: αυτόματο με κουμπί
Βεβαιωθείτε ότι εισερχόμενο φύλλο χάλυβα ευθεία και καθαρή και στη συνέχεια ρολό σχηματισμού διαδικασία θα μπορούσε να γίνει ακριβής
Σφυροκόπηση και προφυρίσσηΜέρος
Μονάδα τρύπησης με υδραυλικό σύστημα·
Ένα σταθμό τρύπησης
Τυποποιημένο μούχλα:Επεξεργασία με σβήσιμο Gcr12
Σταθμός 1:Τρύπες στο κάτω μέρος του κέντρου που τρυπάνε
Σταθμός 4:Προυδρολογική κοπή

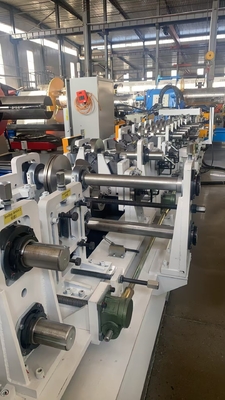

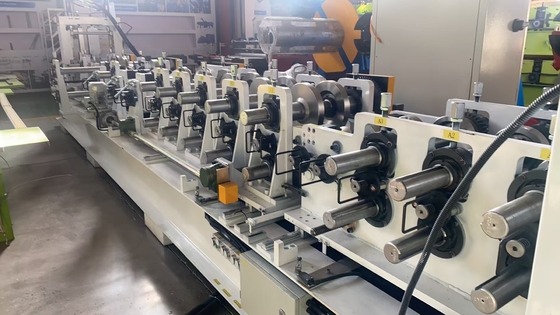

ΜΑσε μέρη σχηματισμού κυλίνδρων
Σταθμοί κυλίνδρων34 σειρές= Ένα από αυτά είναι το ύψος της μέσης που σχηματίζει 87-95 βαθμούς αυθαίρετη ρυθμιζόμενη ομάδα ρόλων
Εξοπλισμένο με 12 σετ των CZ ανταλλαγής μονάδες, ο διακόπτης μπορεί να ολοκληρωθεί με περιστροφή 180 μοίρες, και η γραμμική καθοδήγηση σιδηρόδρομο μπορεί να αλλάξει
Μηχανή κυλίνδρου αντικωνκούς τόξου
Διάμετρος άξονα:Φ90 mm στερεά
Δύο σειρές αλυσίδας για μεταφορά + στήριξη στο τέλος του άξονα
Υλικό των άξονων:
40 Cr Επεξεργασία CNC HRC28-32, τελική στροφή και ηλεκτροπλαστική
Ταχύτητα σχηματισμού:μέγιστο 15m/min
Τετάρτη: 380V/60HZ/3P (όπως απαιτείται)
Δρόμος μετάδοσης:
Διπλές αλυσίδες + στήριξη στο τέλος του άξονα
Αλλαγή μεγεθών: αυτόματα από PLC
C και Z αλλαγή σφυρίχτρας:Με χειροκίνητο
Υλικό κυλίνδρου: Cr12, εσωτερική τρύπα με επεξεργασία ακριβείας μετά από θερμική επεξεργασία υπό κενό
Τεχνολογία επεξεργασίας: Τεχνική επεξεργασία CNC ακολουθούμενη από θερμική επεξεργασία έως HRC58-60, επεξεργασία ακριβείας
Υλικό άξονα: 40Cr (διάμετρος 90/διάμετρος 75)
Τεχνολογία επεξεργασίας: επεξεργασία σβήσματος και θέρμανσης HRC28-32 μετά από επεξεργασία CNC και στη συνέχεια λεπτή στροφή και ηλεκτροπληγήση
Αυτό το μέρος για τις πλευρές κατασκευής από M
Το πλάτος και το ύψος ρυθμίζονται.
Οδήγηση του κυριότερου κινητήρα servo 68KW
Δύναμη υδραυλικού σταθμού τρύπησης και κοπής 15KW+αέρας ψύξης
χωρητικότητα δεξαμενής καυσίμου 300 λίτρα
Σύλινδρο συγκόλλησης για τρύπηση και κούρεμα
Κύρια συστατικά προέλευση Ερευνές για το λάδι σόλενοειδούς βαλβίδας YucΙ
Υδραυλικό σύστημα κοπής
Υλικό λεπίδας:Επεξεργασία σβήσισης Cr12mov
Μέτρηση μήκους:αυτόματη μέτρηση κωδικοποιητή, ανοχή μήκους 1 mm/3m
Μπορείτε να ρυθμίσετε χειροκίνητα το κοπτήρα για να κόψετε διαφορετικά μεγέθη c / z purlin. Δεν χρειάζεται να αλλάξετε νέα λεπίδα και αυτό το κοπτήρα είναι εύκολο στη λειτουργία.
Η τρύπα και η κοπή χρησιμοποιούν την ίδια υδραυλική δεξαμενή.
Όγκος δεξαμενής:300 λίτρα
Υδραυλικό έλαιο:46#
Δύναμη υδραυλικού σταθμού:15KW + ψύκτη αέρα
Σύστημα ελέγχου PLC
Κεντρικό ντουλάπι χειρισμού συστήματος ελέγχου
1 υπολογιστής ελέγχου+έξυπνο σύστημα ελέγχου+προϊόντα ταχείας εισαγωγής λογισμικό μπορεί να εισαγάγει γρήγορα δεδομένα παραγωγής από flash drive USB ή να μεταφέρει εξ αποστάσεως γνήσιαΣύστημα Windows
Κουτί διανομής αντικατάστασης: 1 (εγκατασταμένο στη μέση του ράφου)
Εξωτερικός ελεγκτής: 1 (μπορεί εύκολα να ελέγχει εμπρός και πίσω κατά τη διάρκεια των διαδικασιών παραγωγής και αποδιορθώσεως)
Προέλευση των κύριων εξαρτημάτων: PLC (Panasonic, Ιαπωνία), έλεγχο υπολογιστή, ρελέ (Couton), διακόπτης εγγύτητας (Autonex, Νότια Κορέα), κωδικοποιητής μήκους (Omron, Ιαπωνία)
Παραλήφθηκε πίνακας
Μέγεθος: 6 μέτρα
Το σώμα του πλαισίου συγκολλείται με χάλυβα καναλιού και γωνιακού χάλυβα, και ο ρόλος είναι εγκατεστημένος στην επιφάνεια
Σχετική πρόταση:
Αν το τοπικό κόστος εργασίας είναι υψηλό, μπορείτε επίσης να επιλέξετε αυτόματο palatalizing
