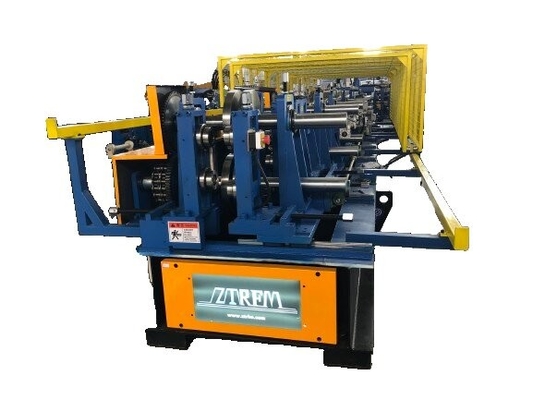

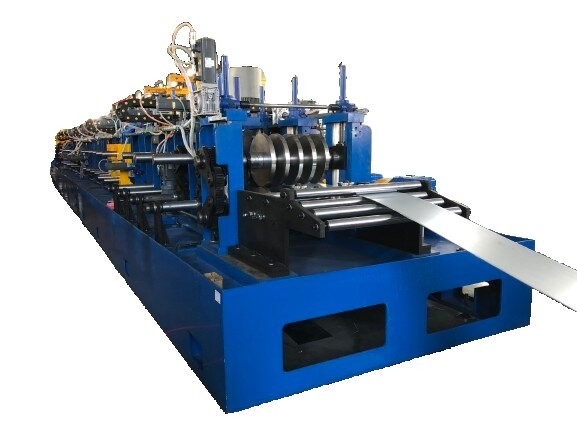

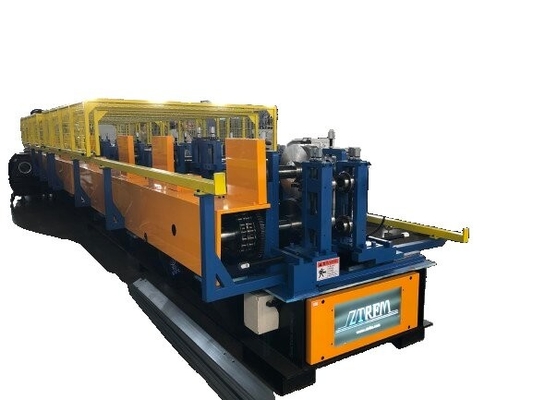

76.2-127mm Προσαρμόσιμο Cz Purlin Machine για το τμήμα χάλυβα

76.2-127mm CZΜηχανή σχηματισμού κυλίνδρων Purlin

Στον τομέα της κατασκευής και της κατασκευής, ο χάλυβας CZ χρησιμοποιείται όλο και περισσότερο, και η μηχανή Cangzhou Zhongtuo CZ με τις εξαιρετικές επιδόσεις και την τεχνολογία της,έχει γίνει η αξιόπιστη επιλογή πολλών επιχειρήσεων.

Το μηχάνημα χάλυβα CZ που παράγεται από την Cangzhou Zhongtuo χρησιμοποιεί τεχνολογία ψυχρού κάμψης. Μέσα από πολλαπλές ακριβείς συμπίεσεις κυλίνδρων, επεξεργάζεται σταδιακά τη λωρίδα χάλυβα στο επιθυμητό σχήμα χάλυβα CZ.Κατά τη διάρκεια αυτής της διαδικασίας, κάθε διαδικασία συμπίεσης κυλίνδρων είναι αυστηρά σχεδιασμένη και βαθμολογημένη για να εξασφαλιστεί υψηλή ακρίβεια ελέγχου του μεγέθους και του σχήματος του χάλυβα CZ.Η προηγμένη τεχνολογία σχηματισμού εξασφαλίζει ότι το σχήμα της εγκάρσιας τομής του χάλυβα είναι καθαρό και η επίπεδη επιφάνεια είναι υψηλήΑυτό βελτιώνει αποτελεσματικά την ποιότητα και την εμφάνιση του προϊόντος,και μπορεί να ανταποκρίνεται στις αυστηρές απαιτήσεις των υψηλών προτύπων των κτιρίων και των βιομηχανικών έργων για την ποιότητα των μεταλλικών τομών.

Βασικές παραμέτρους πρώτων υλών και προϊόντων

Πίνακας 1.C, πίνακας μεγεθών σιδήρου τμήματος

Πίνακας 2.Z, πίνακας μεγεθών σιδήρου τμήματος

Μέγεθος προφίλ Z ((ίντσες)	Μέγεθος προφίλ Z (μμ)	Δάχος (Δοκίμια)	Δάχος ((mm)	Ζ μήκος προφίλ ((m)	Ταχύτητα (m/min)
4×1,5×0.75	101.6 × 38.1 × 19.05	0.0598	1.51	6 μέτρα	35
4×1,5×0.75	101.6 × 38.1 × 19.05	0.0747	1.9	6 μέτρα	35
4×1,5×0.75	101.6 × 38.1 × 19.05	0.1046	2.66	6 μέτρα	30
4×1,5×0.75	101.6 × 38.1 × 19.05	0.1345	3.5	6 μέτρα	25
4×2,0×0.75	101.6×50.8×19.05	0.0598	1.51	6 μέτρα	35
4×2,0×0.75	101.6×50.8×19.05	0.0747	1.9	6 μέτρα	35
4×2,0×0.75	101.6×50.8×19.05	0.1046	2.66	6 μέτρα	30
4×2,0×0.75	101.6×50.8×19.05	0.1345	3.5	6 μέτρα	25
5 × 2,0 × 0.75	127 φορές 50.8 φορές 19.05	0.0598	1.51	6 μέτρα	30
5 × 2,0 × 0.75	127 φορές 50.8 φορές 19.05	0.0747	1.9	6 μέτρα	30
5 × 2,0 × 0.75	127 φορές 50.8 φορές 19.05	0.1046	2.66	6 μέτρα	25
5 × 2,0 × 0.75	127 φορές 50.8 φορές 19.05	0.1345	3.5	6 μέτρα	20

一,Υδραυλική μηχανή 10 τόνων με τροχόσπιτο
1.	Κουρέματα		10 τόνους
2.	Εγκαταστήστε την εσωτερική διάμετρο της περιστροφής		508 χιλιοστά
3.	Ο άξονας του ανοιχτού κωδικοποιητή είναι σφιχτό		Υδραυλική σύσφιξη, εύρος σύσφιξης 480-530 mm
4.	Μέγιστο πλάτος όγκου		MAX 300 mm
5.	Άρμα πίεσης		Πνευματικό βραχίονα πίεσης, για να διασφαλίζεται ότι το κυλίνδριο υλικό δεν είναι χαλαρό
6.	Στήριξη επάνω.		Με την υποστήριξη
7.	Κεφαλή φτυάρι και βαθμονόμηση		Εξοπλισμένο με κεφάλι φτυάρι και ισοπέδωση, προσθέστε συμπλέκτη τροφοδοσίας, μετά την απελευθέρωση του συμπλέκτη
二"Σχηματίζοντας ξενιστή"
1.	Παροχή υλικού και βαθμονόμηση		Υλικό ζωοτροφών: τροφοδοτικό ρόλο και ρόλο καθοδήγησης
			Τριπλό κυλίνδριο: τρία προς τα πάνω και τέσσερα, συνολικά 7 κυλίνδρια επίπεδα.
2.	Σχηματισμός		Βάση εξοπλισμού: συγκόλληση πλακών από χάλυβα
			Εγκατάσταση του κύριου κινητήρα του εξοπλισμού: μνημειακή αψίδα χυτοσιδήρου, μοντέλο 140
			Κεφάλαιο και νάτλος ρυμουλκούμενων: χρωματισμένα
			Συγκροτημένες σειρές: 16 σειρές
			Υλικό κυλίνδρου: Cr 12, επεξεργασία CNC μετά από θερμική επεξεργασία σε HRC 58-60, λεπτή στροφή
			Υλικό άξονα: 40 Cr
			Διάμετρος άξονα: 70 / 95mm
			Τρόπος μετάδοσης: το κιβώτιο ταχυτήτων
			Ταχύτητα: περίπου 20-40m / min
			Κεντρικός κινητήρας: 30 kw * 2 σετ, κινητήρας μετατροπής συχνότητας εναλλασσόμενου ρεύματος της Siemens
			Μειωτής: σειρά K
			Δύναμη κινητήρα ρύθμισης μεγέθους: 2*1.5kw+2.2kw, κινητήρας εφοδιασμού Siemens V90
			Ρυθμίσεις διαχωρισμού κυλίνδρων διαφορετικού πάχους: 8*0,75kw (σύμφωνα με τον πραγματικό σχεδιασμό)
			Καθαρότητα: διασφάλιση της ποιότητας του τελικού προϊόντος
			Υδραυλική κοπή: αιχμαλωτισμός, στροφή 45 μοιρών, χωρίς απόβλητα, ένα μοντέλο, δύο λεπίδες
			Υλικό διαχωρισμού: Cr12 mov
			Σύστημα ψύξης: σύστημα λίπανσης ψύξης νερού, με δεξαμενή νερού και αντλία, προσθέστε φιλτραριστικό οθόνη στην δεξαμενή νερού για να αποτρέψετε τα υπολείμματα νερού να εισέλθουν στην δεξαμενή νερού και να κάψετε την αντλία
			Η τάση: 460V, 60 hz, 3ph, (σύμφωνα με τις απαιτήσεις του πελάτη)
三Υδραυλικό σύστημα
1.	Σχήμα εργασίας			Υδραυλική διακοπή
2.	Δύναμη			11 kw, Ψυχρός αέρας
3.	Ηλεκτρομαγνητική βαλβίδα			Τμήμα
四Σύστημα ελέγχου PLC
1.	Ετικέτα PLC			Ετικέτα Siemens
2.	Ετικέτα οθόνης αφής			Ετικέτα Siemens
3.	Μετασχηματιστής συχνοτήτων			Ετικέτα Siemens
4.	Μετρητής			OMRON
5.	συσκευές χαμηλής τάσης			Από τη Siemens ή την Schneider
6.	Γλώσσα λειτουργίας			Κινέζικα και Αγγλικά (υποστήριξη προσαρμογής άλλων γλωσσών)
7.	Κεφαλάκι ελέγχου			Ενεργειακό ντουλάπι, κονσόλα χειρισμού
8.	Λειτουργία			Μπορείτε να ορίσετε την ποσότητα της παραγγελίας, να αλλάξετε το μήκος και το μήκος και άλλους εξοπλισμούς.

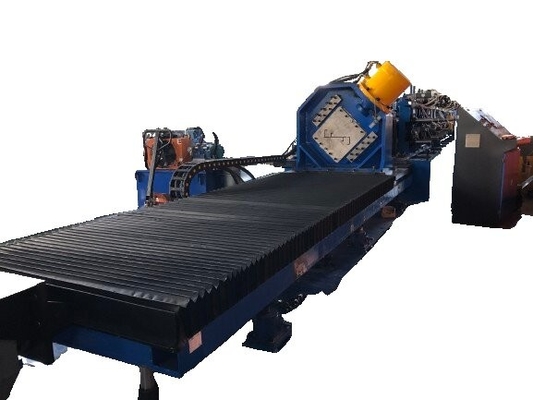

五,Αυτόματη στοίβαση
1.	Το μήκος του υλικού	Το μεγαλύτερο είναι 6 μέτρα.
2.	Ποσότητα	1 σύνολο
3.	Κατεύθυνση	Επιμήκεια, όπως φαίνεται στις εικόνες
4.	Λειτουργία	1Αυτοματοποιημένη τροφοδοσία και παλέτιση 2Μετά την ολοκλήρωση μιας μικρής παρτίδας, κάντε μια φορά με νάιλον μπάντα και μετά μετακινηθείτε σε άλλο σταθμό.Πρέπει να το πακετάρεις δύο φορές.!(Μόνο για τον τύπο C)
六"Αξοπλισμός"
- Όχι, όχι.	Ονομασία				Ποσότητα
1	Διακόπτης ορίου υπερβαίνοντας τα όρια				2 σετ
2	Υδραυλικοί σωλήνες				1 σύνολο
3	Ηλεκτρικό ρελέ				2 σετ
4	Εργαλειοθήκη				1 σύνολο
